This document was generated on 11/05/2009
PLEASE CHECK WWW.MOLEX.COM FOR LATEST PART INFORMATION
Part Number:
Status:
Active
Description:
4.20mm (.165") Pitch Mini-Fit SMC Surface Mount Compatible Header, Dual Row,
Right Angle, for 3.18mm (.125") PCB, 6 Circuits, Tin (Sn) Plating, without Solderable
Renention Clip
Documents:
General
Product Family
PCB Headers
Series
Application
Board-to-Board
Application
Wire-to-Board
Comments
11A max. with Mini-Fit HCS Terminals
Product Name
Mini-Fit SMC
Physical
Breakaway
No
Circuits (Loaded)
6
Circuits (maximum)
6
Color - Resin
Black
Durability (mating cycles max)
30
Flammability
94V-0
Glow-Wire Compliant
No
Material - Metal
Brass
Material - Plating Mating
Tin
Material - Plating Termination
Tin
Material - Resin
High Temperature Thermoplastic
Number of Rows
2
Orientation
Right Angle
PC Tail Length (in)
0.200 In
PC Tail Length (mm)
5.08 mm
PCB Locator
Yes
PCB Retention
None
PCB Thickness Recommended (in)
0.125 In
PCB Thickness Recommended (mm)
3.20 mm
Packaging Type
Tray
Pitch - Mating Interface (in)
0.165 In
Pitch - Mating Interface (mm)
4.20 mm
Plating min: Mating (in)
100
Plating min: Mating (m)
2.54
Plating min: Termination (in)
100
Plating min: Termination (m)
2.54
Polarized to PCB
Yes
Shrouded
Partial
Stackable
No
Surface Mount Compatible (SMC)
Yes
Temperature Range - Operating
-40°C to +105°C
Termination Interface: Style
Through Hole
Electrical
CSA
LR19980
Current - Maximum
8A
UL
E29179
Voltage - Maximum
600V

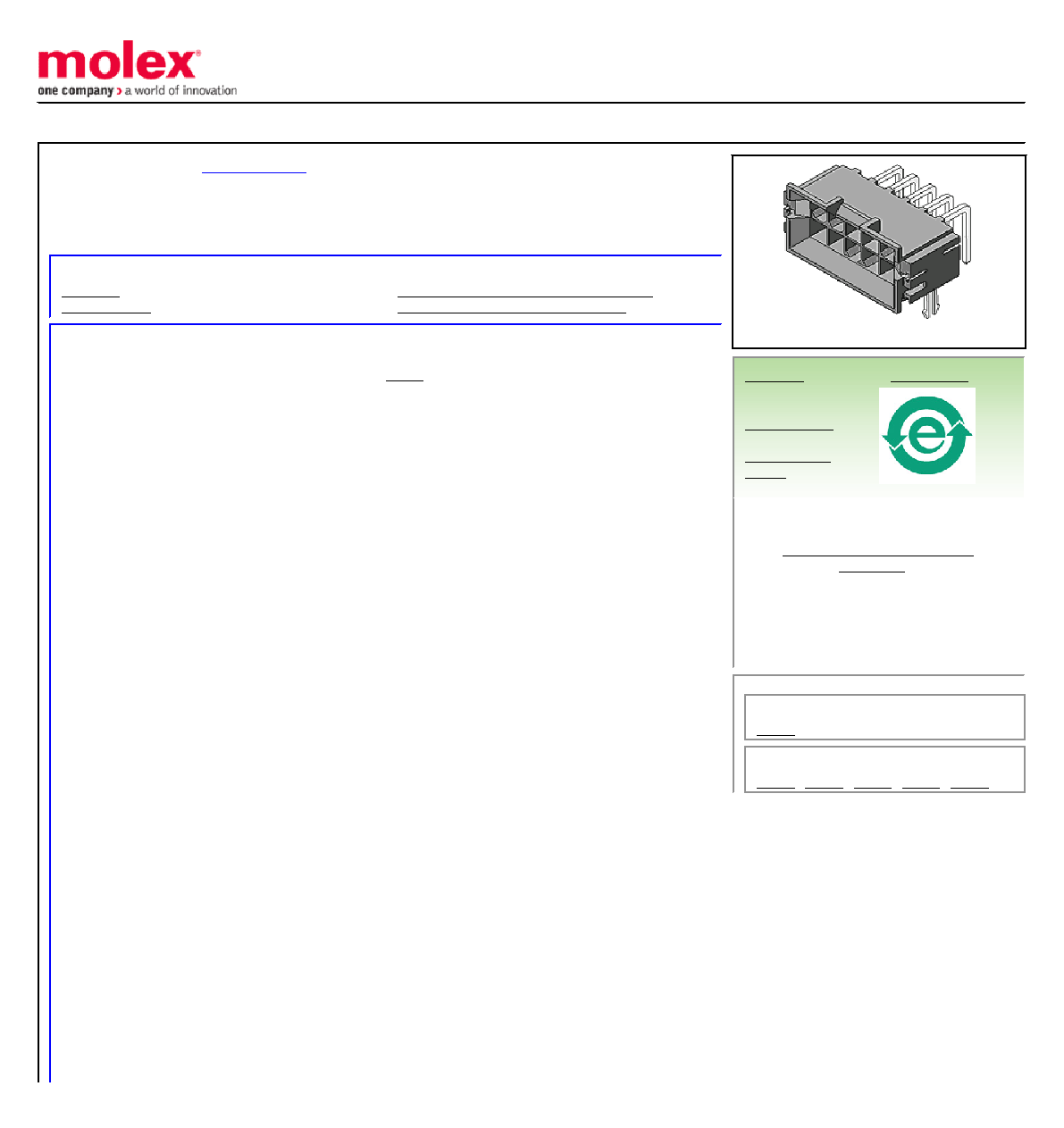

Series image - Reference only
ELV and RoHS
Compliant
Not Reviewed
Not Reviewed
Need more information on product
environmental compliance?
Please visit the Contact Us section for any
non-product compliance questions.
Lead-free Process
Capability
SMC & Wave Capable
(TH only)
Process Temperature
max. C
235
Search Parts in this Series
43810 Series
Mates With
