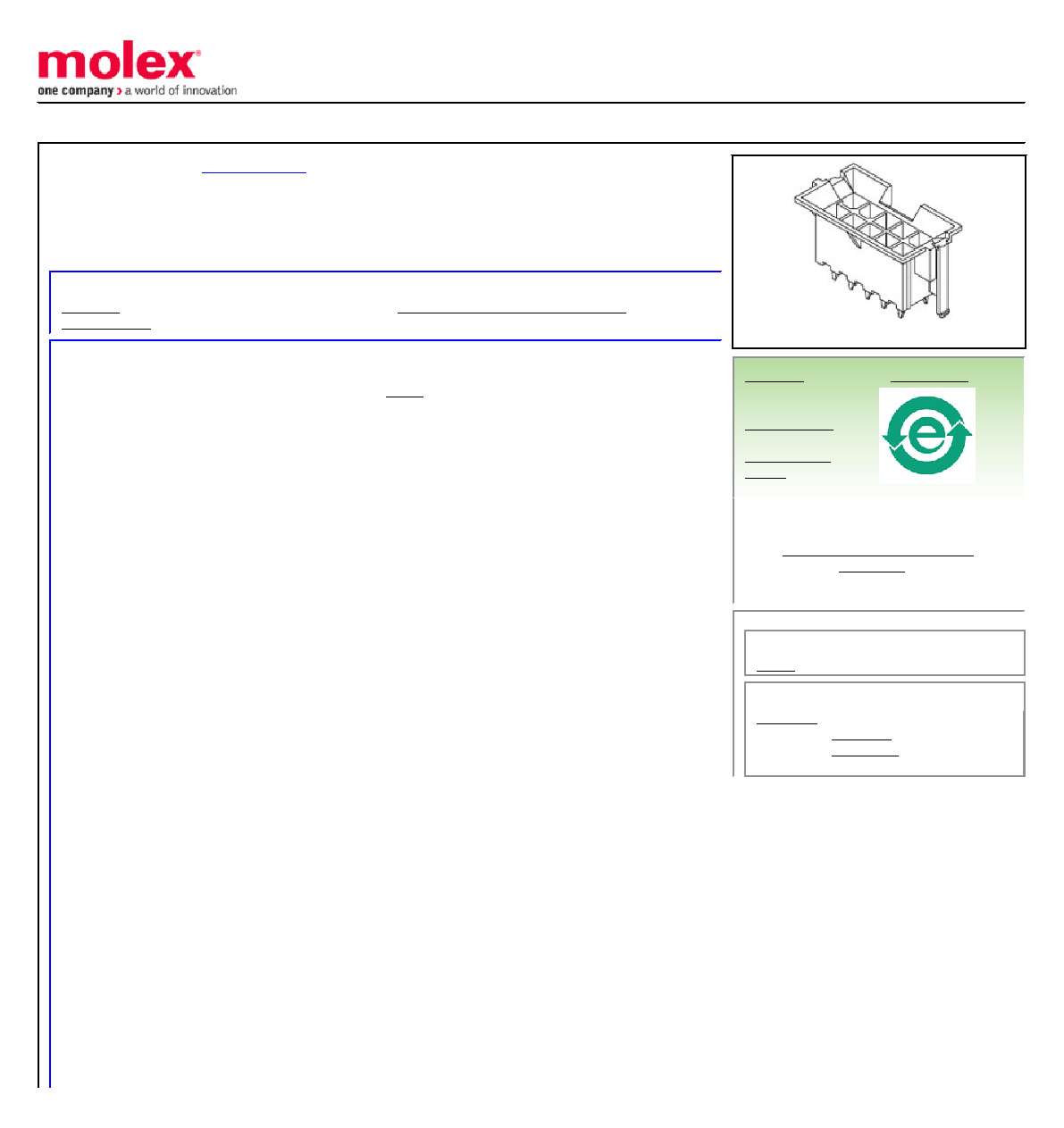

This document was generated on 11/06/2009
PLEASE CHECK WWW.MOLEX.COM FOR LATEST PART INFORMATION
Part Number:
Status:
Active
Overview:
Description:
4.20mm (.165") Pitch Mini-Fit Plus HCS Header, Dual Row, Vertical, Blind Mating, 14
Circuits, with Snap-in Plastic Peg PCB Lock, PA Polyamide Nylon 6/6, UL 94V-2, Tin
(Sn) 1.27m (50") Over Nickel (Ni) Plating
Documents:
General
Product Family
PCB Headers
Series
Application
Board-to-Board
Application
Wire-to-Board
Comments
Current = 11A max. per circuit when header is
mated to a receptacle loaded with 45750 series
terminals crimped to 16 AWG wire.. See Molex product
specification PS-45750-002 for additional current de-
rating information
Overview
Mini-Fit HCS™
Product Name
Mini-Fit Plus HCS
Physical
Breakaway
No
Circuits (Loaded)
14
Circuits (maximum)
14
Color - Resin
Natural
Durability (mating cycles max)
30
First Mate / Last Break
No
Flammability
94V-2
Glow-Wire Compliant
No
Guide to Mating Part
Yes
Keying to Mating Part
None
Lock to Mating Part
Yes
Material - Metal
Copper Alloy
Material - Plating Mating
Tin
Material - Plating Termination
Tin
Material - Resin
Nylon
Number of Rows
2
Orientation
Vertical
PC Tail Length (in)
0.071 In
PC Tail Length (mm)
1.80 mm
PCB Locator
Yes
PCB Retention
Yes
PCB Thickness Recommended (in)
0.070 In
PCB Thickness Recommended (mm)
1.78 mm
Packaging Type
Tray
Pitch - Mating Interface (in)
0.165 In
Pitch - Mating Interface (mm)
4.20 mm
Plating min: Mating (in)
100
Plating min: Mating (m)
2.54
Plating min: Termination (in)
50
Plating min: Termination (m)
1.27
Polarized to Mating Part
Yes
Polarized to PCB
Yes
Series image - Reference only
ELV and RoHS
Compliant
Contains SVHC: No
Halogen-Free
Need more information on product
environmental compliance?
Please visit the Contact Us section for any
non-product compliance questions.
Search Parts in this Series
46011 Series
Mates With
15060041 Mini-Fit BMI Panel Mount
Receptacle, 39012045 Mini-Fit Jr.
Receptacle, 460100421 Mini-Fit Plus HCS
Receptacle Header
