74LVQ00
QUAD 2-INPUT NAND GATE
February 1997
I
HIGH SPEED:t
PD
= 5.5 ns(TYP.) at V
CC
=3.3V
I
COMPATIBLEWITH TTLOUTPUT
I
LOWPOWER DISSIPATION:
I
CC
= 2
μ
A (MAX.) at T
A
=25
o
C
I
LOWNOISE:
V
OLP
=0.3V (TYP.)at V
CC
=3.3V
I
75
TRANSMISSIONLINEDRIVING
CAPABILITY
I
SYMMETRICALOUTPUT IMPEDANCE:
|I
OH
| = I
OL
=12 mA (MIN)
I
PCI BUSLEVELSGUARANTEEDAT 24mA
I
BALANCED PROPAGATIONDELAYS:
t
PLH
t
PHL
I
OPERATINGVOLTAGERANGE:
V
CC
(OPR)= 2Vto3.6V(1.2VDataRetention)
I
PIN AND FUNCTION COMPATIBLEWITH
74SERIES00
I
IMPROVEDLATCH-UP IMMUNITY
DESCRIPTION
The LVQ00 is a low voltage CMOS QUAD
2-INPUT NAND GATE fabricated with sub-micron
silicon gateand double-layermetal wiring C
2
MOS
technology.It is ideal for low powerand low noise
3.3V applications.
The internal circuit is composed of 3 stages
including buffer output, which enables high noise
immunity and stable output.
It has better speed performance at 3.3V than 5V
LS-TTL family combined with the true CMOS low
powerconsumption.
All
inputs and
outputs
protectioncircuits against static discharge, giving
them 2KV ESD immunity and transient excess
voltage.
are
equipped with

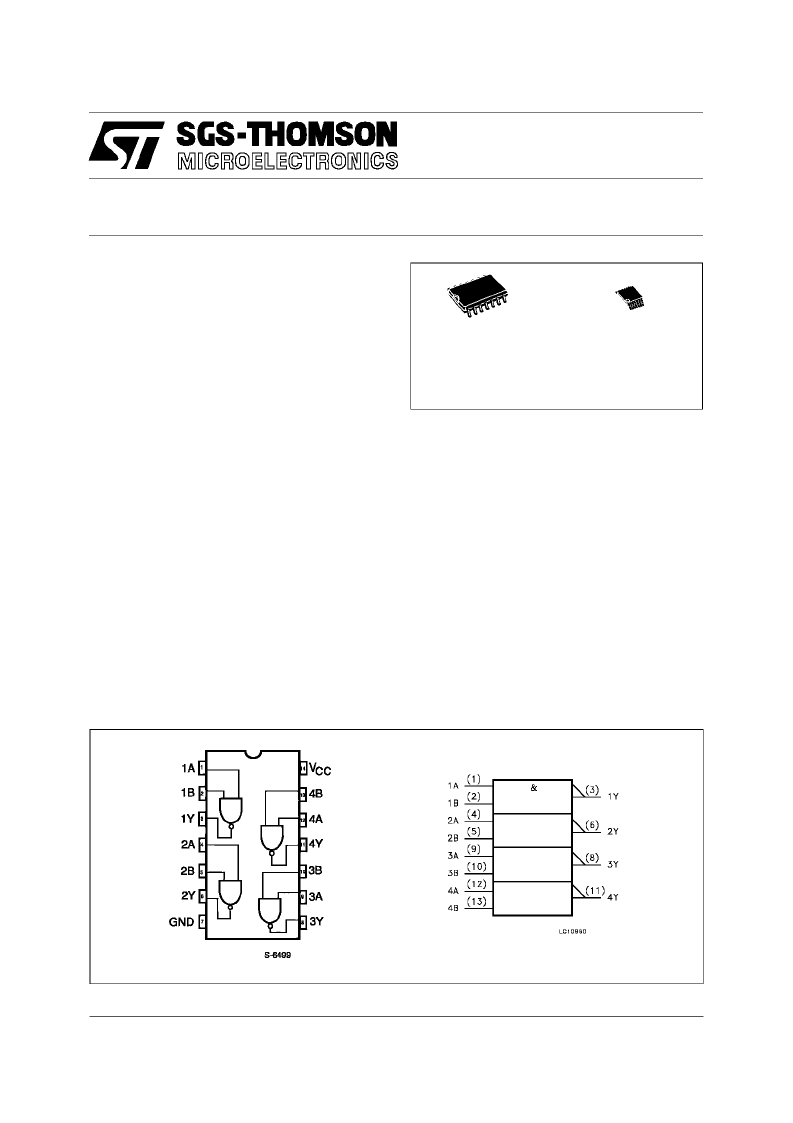

PINCONNECTION AND IEC LOGICSYMBOLS
ORDER CODES :
74LVQ00M
74LVQ00T
M
(MicroPackage)
T
(TSSOP Package)
1/8
