REV. B
AD826
–13–
HIGH PERFORMANCE ADC BUFFER
Figure 42 is a schematic of a 12-bit high speed analog-to-digital
converter. The AD826 dual op amp takes a single ended input
and drives the AD872 A/D converter differentially, thus reduc-
ing 2nd harmonic distortion. Figure 43 is a FFT of a 1 MHz
input, sampled at 10 MHz with a THD of
–
78 dB. The AD826
can be used to amplify low level signals so that the entire range
of the converter is used. The ability of the AD826 to perform on
a
±
5 volt supply or even with a single 5 volts combined with its
rapid settling time and ability to deliver high current to compli-
cated loads make it a very good flash A/D converter buffer as
well as a very useful general purpose building block.
V
S
1/2
AD826
52.5
0.1 F
1k
1k
1k
1k
AD872
12-BIT
10MSPS
ADC
V
INA
V
INB
50
COAX
CABLE
V
IN
500mV
p-p MAX
COMMON
100 F
25V
1/2
AD826
–
V
S
0.1 F
100 F
25V
–
V
S
V
S
–
5V
5V

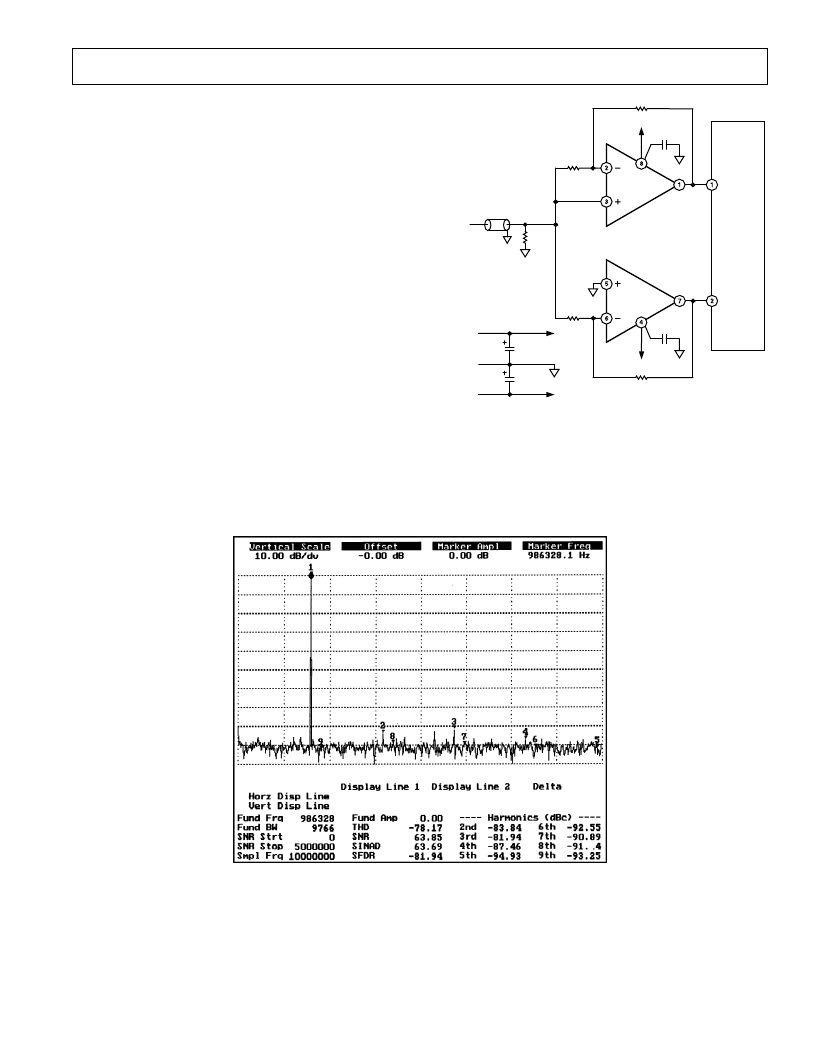

Figure 42. A Differential Input Buffer for High
Bandwidth ADCs
Figure 43. FFT, Buffered A/D Converter
