REV. 0
ADM1022
–4–
ABSOLUTE MAXIMUM RATINGS
*
Positive Supply Voltage (V
CC
) . . . . . . . . . . . . . . . . . . . . .6.5 V
Voltage On Digital Inputs Except Therm . . .–0.3 V to +6.5 V
Voltage On Therm Pin . . . . . . . . . . . . .–0.3 V to V
CC
+ 0.3 V
Voltage on Any Other Input
or Output Pin . . . . . . . . . . . . . . . . . . .–0.3 V to V
CC
+ 0.3 V
Input Current at Any Pin . . . . . . . . . . . . . . . . . . . . . . .
±
5 mA
Package Input Current . . . . . . . . . . . . . . . . . . . . . . .
±
20 mA
Maximum Junction Temperature (T
J
max) . . . . . . . . . . 150
°
C
Storage Temperature Range . . . . . . . . . . . . –65
°
C to +150
°
C
Lead Temperature, Soldering
Vapor Phase 60 sec . . . . . . . . . . . . . . . . . . . . . . . . . . . 215
°
C
Infrared 15 sec . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .200
°
C
ESD Rating (Human Body Model) . . . . . . . . . . . . . . . 4000 V
*
Stresses above those listed under Absolute Maximum Ratings may cause perma-
nent damage to the device. This is a stress rating only; functional operation of the
device at these or any other conditions above those indicated in the operational
section of this specification is not implied. Exposure to absolute maximum rating
conditions for extended periods may affect device reliability.
THERMAL CHARACTERISTICS
16-Lead QSOP Package
θ
JA
= 105
°
C/W
θ
JA
= 39
°
C/W
ORDERING GUIDE
Temperature
Range
0
°
C to 85
°
C
Package
Description
Package
Option
Model
ADM1022ARQ
16-Lead QSOP
RQ-16

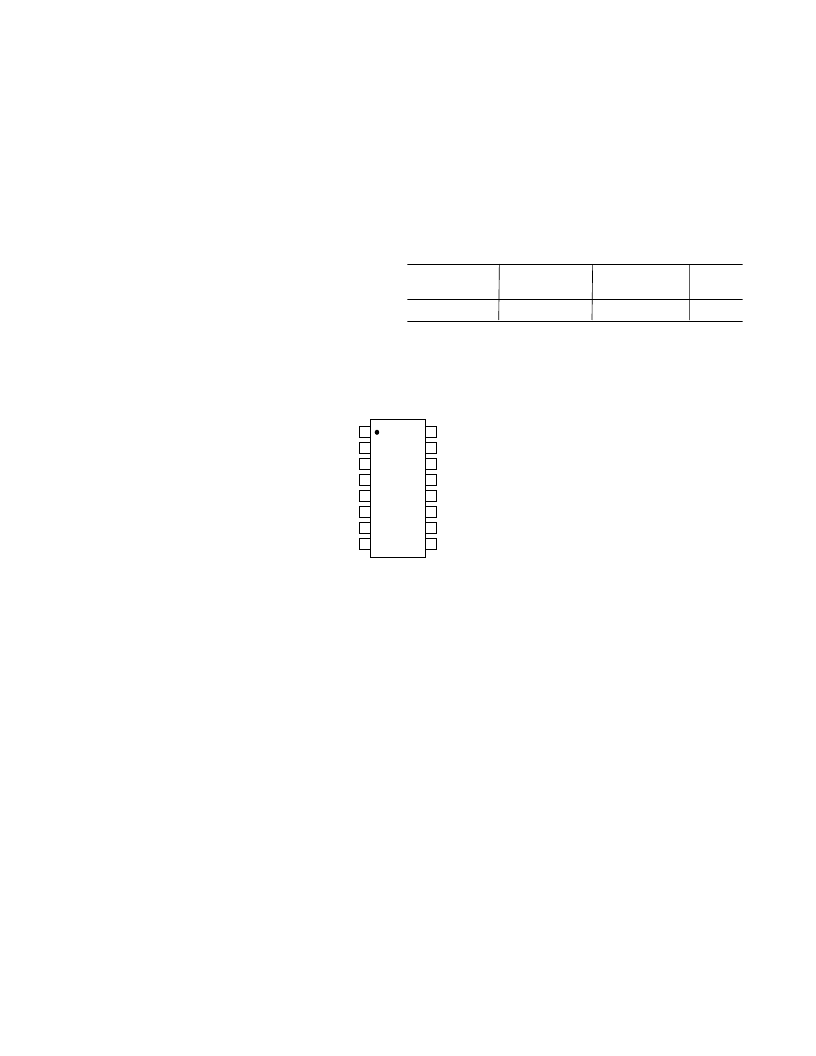

PIN CONFIGURATION
TOP VIEW
(Not to Scale)
16
15
14
13
12
11
10
9
1
2
3
4
5
6
7
8
FAN_OFF
MR
RST1
GND
V
CC
V
MON
RST2
FAN_SPD/NTEST_IN
SDA
SCL
INT
ADD/NTEST_OUT
D2+/GPI
D2
–
/
THERM
D1+
D1
–
ADM1022
