Mixed Signal 8 kB ISP Flash MCU Family
C8051F2xx
Rev. 1.6 3/05
Copyright 2005 by Silicon Laboratories
C8051F2xx
Analog Peripherals
-
SAR ADC
12-bit resolution ('F206)
8-bit resolution ('F220/1/6)
±1/4 LSB INL (8-bit) and ±2 LSB INL (12-bit)
Up to 100 ksps
Up to 32 channel input multiplexer; each port
I/O pin can be an ADC input
-
Two Comparators
16 programmable hysteresis states
Configurable to generate interrupts or reset
-
V
DD
monitor and brown-out detector
On-Chip JTAG Debug
-
On-chip debug circuitry facilitates full speed,
non-intrusive in-system debug (No emulator
required)
-
Provides breakpoints, single-stepping, watchpoints,
stack monitor
-
Inspect/modify memory and registers
-
Superior performance to emulation systems using
ICE-chips, target pods, and sockets
-
Complete, low cost development kit
High Speed
-
8051 mC Core
-
Pipelined Instruction Architecture; Executes 70% of
Instructions in 1 or 2 System Clocks
-
Up to 25MIPS Throughput with 25MHz Clock
-
Expanded Interrupt Handler
Memory
-
256 bytes internal data RAM
-
1024 bytes XRAM (available on 'F206/226/236)
-
8 kB Flash; In-system programmable in 512 byte
sectors
Digital Peripherals
-
Four byte wide Port I/O; All are 5 V tolerant
-
Hardware UART and SPI bus
-
3 general purpose 16-bit counter/timers
-
Dedicated watch-dog timer
-
Bi-directional reset
-
System clock: internal programmable oscillator,
external crystal, external RC, or external clock
Supply Voltage
2.7 to 3.6 V
-
Typical operating current: 10 mA @ 25 MHz
-
Multiple power saving sleep and shutdown modes
(48-Pin TQFP and 32-Pin LQFP Version
Available)
Temperature Range: –40 to +85 °C

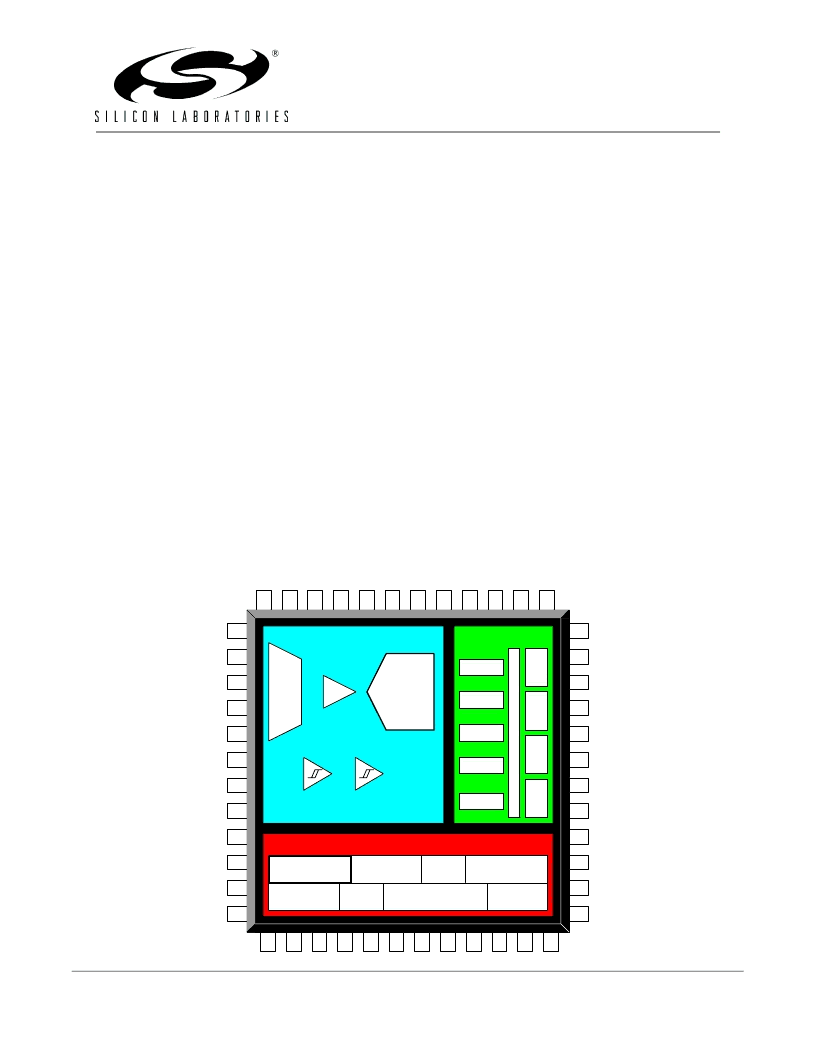

JTAG
8K x 8
ISP FLASH
1280 x 8
SRAM
SANITY
CONTROL
+
-
SAR
ADC
CLOCK
CIRCUIT
PGA
A
VOLTAGE
COMPARATORS
ANALOG PERIPHERALS
P
P
UART
SPI Bus
P
P
D
Timer 0
Timer 1
Timer 2
DIGITAL I/O
HIGH-SPEED CONTROLLER CORE
8051 CPU
(25MIPS)
EMULATION
CIRCUITRY
22 INTERRUPTS
+
-
