參數資料
| 型號： | DN8506S |
| 廠商： | PANASONIC CORP |
| 元件分類： | 諧振器 |
| 英文描述： | Prescaler IC for TV and VCR tuners |
| 中文描述： | DN85 SERIES, PRESCALER, PDSO8 |
| 封裝： | 0.225 INCH, PLASTIC, SOP-8 |
| 文件頁數： | 1/3頁 |
| 文件大小： | 33K |
| 代理商： | DN8506S |

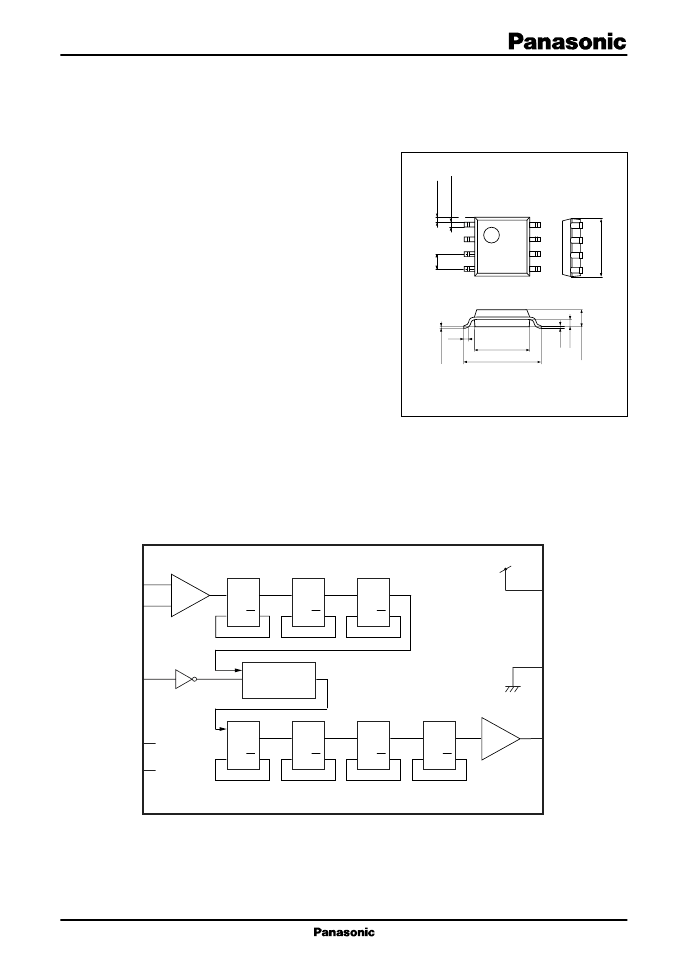

Prescaler
DN8506S
Prescaler IC for TV and VCR tuners
1
I
Overview
The DN8506S is a 1.1GHz prescaler IC for television
and VCR tuners. It is made up of ECL flip-flop circuits
divided by 128 and 136.
I
Features
Power dissipation: 5 V, 26 mA
The dividing ratios of 1/128, 1/136
ECL-level output
I
Applications
Television, VCR
SOP008-P-0225A
Unit: mm
4
8
5
0
0
1
5
0
0.3
4.2±0.3
6.5±0.3
0
0
1
1
I
Block Diagram
V
CC
V
CC
1
GND
GND
4
Out
5
PSC
7
N.C.
3
N.C.
6
In
2
Ref.
RF amp.
Output amp.
8
T Q
D Q
PSC block
T Q
D Q
T Q
D Q
T Q
D Q
T Q
D Q
T Q
D Q
T Q
D Q
