PRODUCT SPECIFICATION
FAN5026
2
REV. 1.0.2b 9/2/03

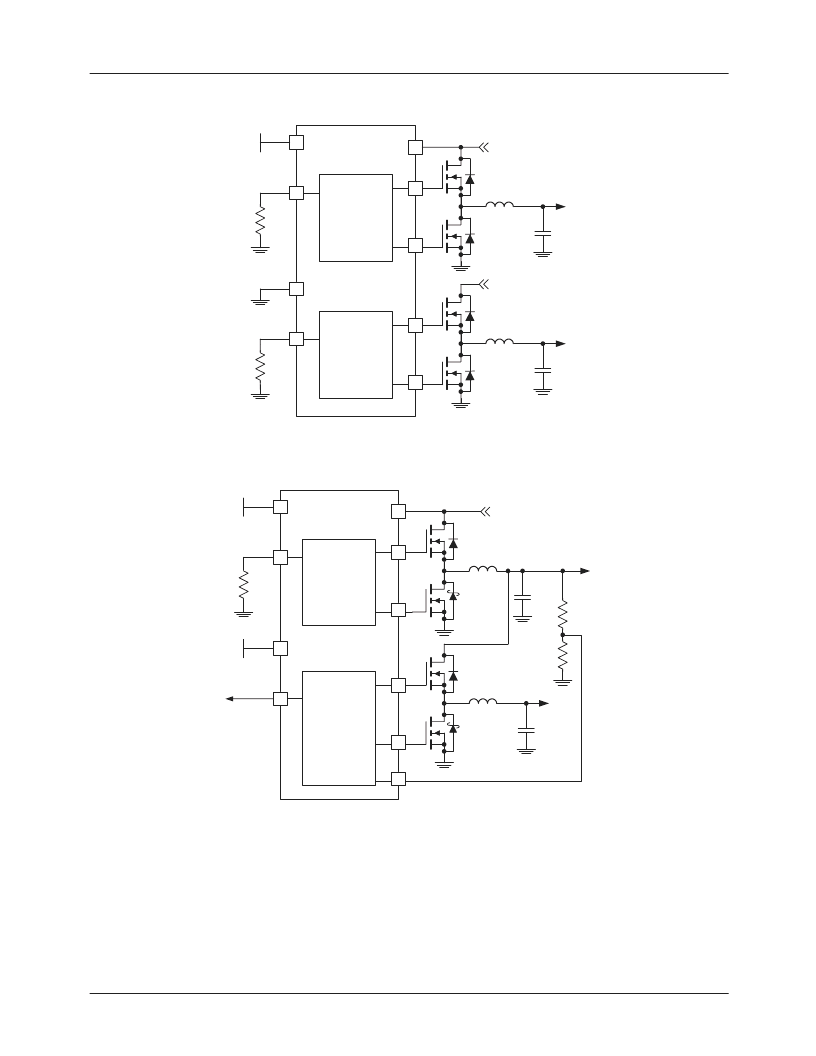

Generic Block Diagrams
Figure 1. Dual Output Regulator
Figure 2. Complete DDR Memory Power Supply
FAN5026
VIN (BATTERY)
= 3 to 16V
Q1
C
OUT1
VOUT1
= 2.5V
DDR
L
OUT1
Q2
C
OUT2
VOUT2
= 1.8V
L
OUT2
PWM 1
PWM 2
ILIM1
ILIM2/
REF2
VCC
+5
Q3
Q4
VIN (BATTERY)
FAN5026
Q1
C
OUT1
VDDQ
= 2.5V
DDR
L
OUT1
Q2
C
OUT2
VTT =
VDDQ/2
L
OUT2
PWM 1
PWM 2
ILIM1
PG2/REF
1.25V
R
R
VCC
+5
+5
ILIM2/REF2
Q3
Q4
VIN (BATTERY)
= 3 to 16V
