2003 Fairchild Semiconductor Corporation
F
Rev. E, August 2003

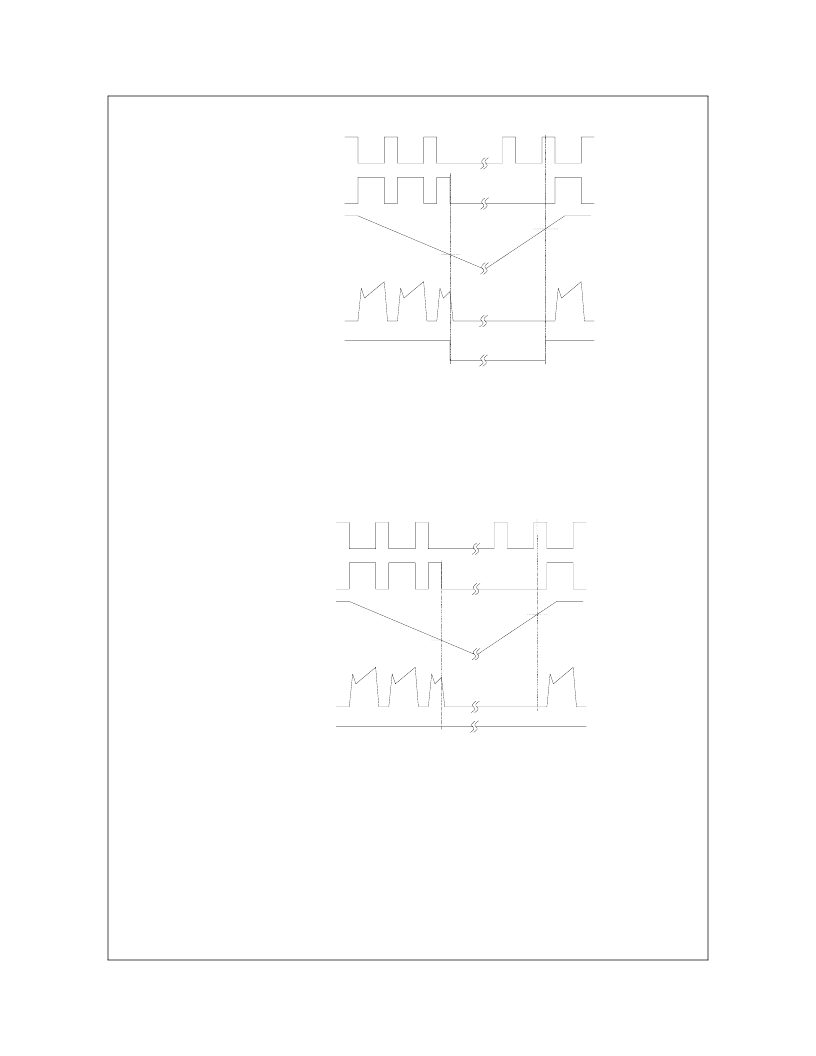

Time Charts of SPMs Protective Function
P1 : Normal operation - IGBT ON and conducting current
P2 : Under-Voltage detection
P3 : IGBT gate interrupt
P4 : Fault signal generation
P5 : Under-Voltage reset
P6 : Normal operation - IGBT ON and conducting current
Fig. 10. Under-Voltage Protection (Low-side)
P1 : Normal operation - IGBT ON and conducting current
P2 : Under-Voltage detection
P3 : IGBT gate interrupt
P4 : No fault signal
P5 : Under-Voltage reset
P6 : Normal operation - IGBT ON and conducting current
Fig. 11. Under-Voltage Protection (High-side)
Internal IGBT
Gate-Emitter Voltage
Input Signal
Output Current
Fault Output Signal
Control Supply Voltage
P1
P2
P3
P4
P6
P5
UV detect
UV reset
Input Signal
Output Current
Fault Output Signal
V
BS
P1
P2
P3
P4
P6
P5
UV detect
UV reset
