- 您現在的位置：買賣IC網 > PDF目錄385346 > GTL2007PW (NXP Semiconductors N.V.) 12-bit GTL to LVTTL translator with power good control PDF資料下載
參數資料
| 型號： | GTL2007PW |
| 廠商： | NXP Semiconductors N.V. |
| 元件分類： | 電壓/頻率轉換 |
| 英文描述： | 12-bit GTL to LVTTL translator with power good control |
| 封裝： | GTL2007PW<SOT361-1 (TSSOP28)|<<http://www.nxp.com/packages/SOT361-1.html<1<week 13, 2005,;GTL2007PW<SOT361-1 (TSSOP28)|<<http://www.nxp.com/packages/SOT361-1.html<1< |
| 文件頁數： | 3/20頁 |
| 文件大小： | 112K |
| 代理商： | GTL2007PW |
GTL2007_2
NXP B.V. 2007. All rights reserved.
Product data sheet
Rev. 02 — 16 February 2007
3 of 20
NXP Semiconductors
GTL2007
12-bit GTL to LVTTL translator with power good control
5.
Functional diagram
(1) The enable on 7BO1/7BO2 include a delay that prevents the transient condition where 5BI/6BI go from LOW to HIGH, and
the LOW to HIGH on 5A/6A lags up to 100 ns from causing a LOW glitch on the 7BO1/7BO2 outputs.

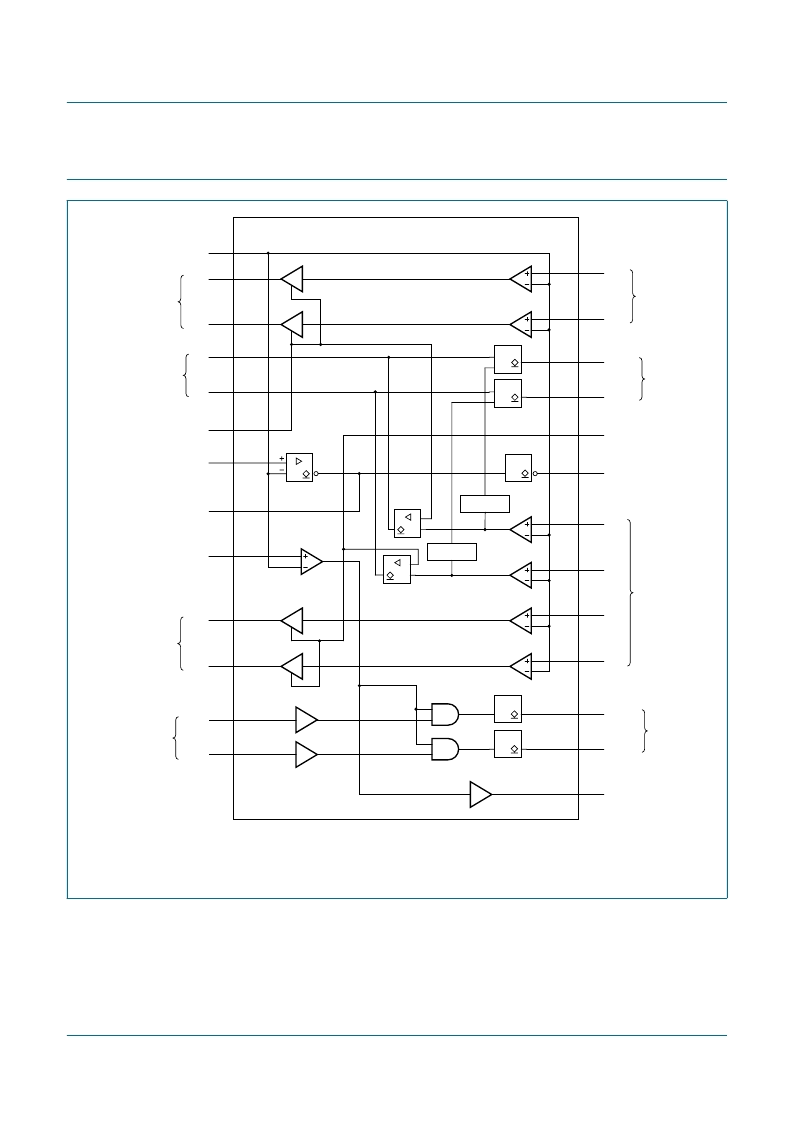

Fig 1.
Logic diagram of GTL2007
002aab210
GTL2007
1BI
2BI
27
26
GTL inputs
7BO1
25
7BO2
24
GTL outputs
EN2
23
LVTTL input
11BO
22
GTL output
DELAY
(1)
5BI
6BI
21
20
3BI
19
4BI
18
DELAY
(1)
GTL inputs
7
11BI
8
11A
9
9BI
LVTTL input/output
(open-drain)
GTL input
GTL input
1
VREF
2
1AO
3
2AO
4
5A
5
6A
6
EN1
LVTTL input
GTL
LVTTL inputs/outputs
(open-drain)
LVTTL outputs
10
3AO
11
4AO
LVTTL outputs
10BO1
17
10BO2
16
GTL outputs
12
10AI1
13
10AI2
LVTTL inputs
9AO
15
LVTTL output
1
1
1
&
&
