LC75412WS
No.A1354-14/19

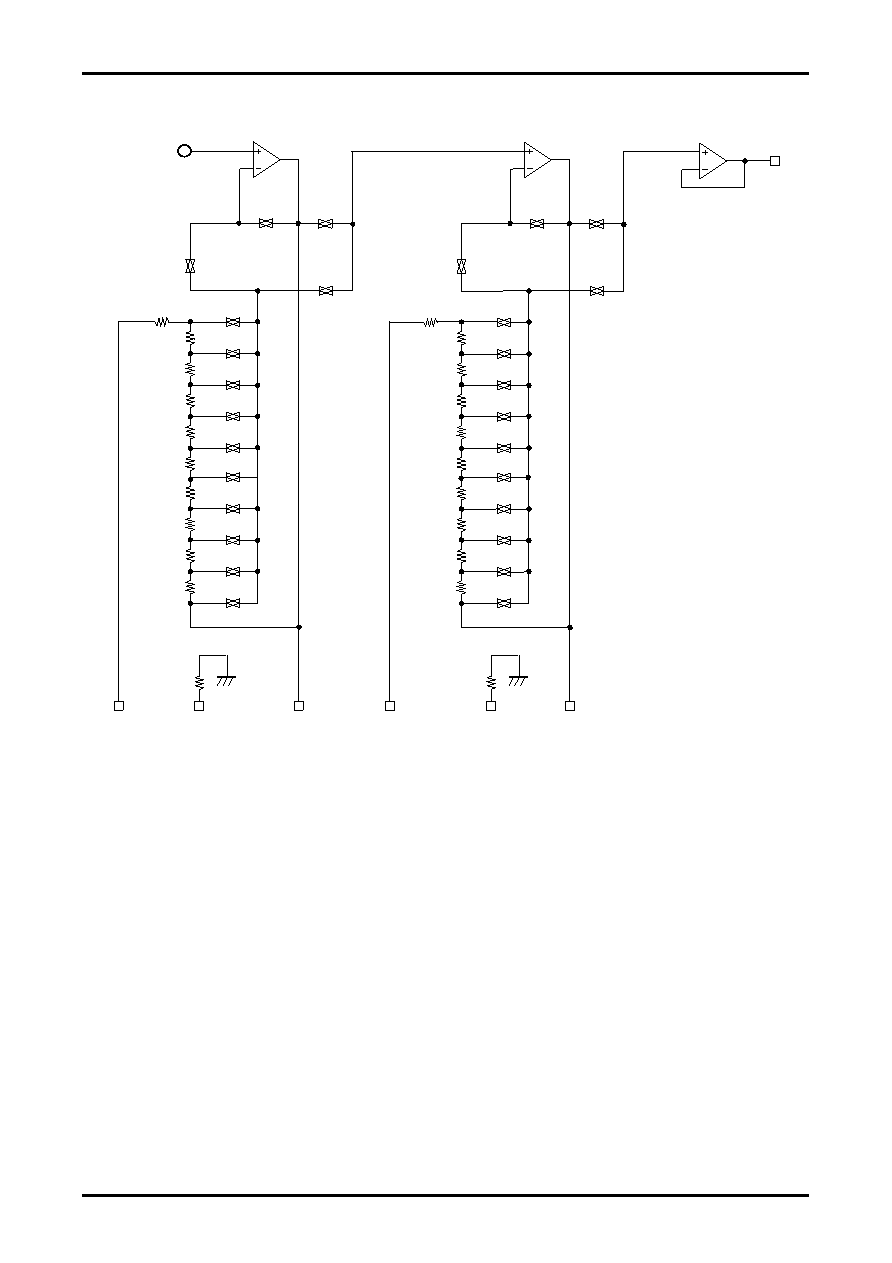

Tone Control Block Equivalent Circuit Diagram
During boost, SW1 and SW3 are ON, during cut SW2 and SW4 are ON, and when 0dB, 0dB SW and SW2 and SW3
are ON.
LTOUT
Total resistance: 59.359k
Ω
Same for right channel
From
Volume Block
18dB
16dB
14dB
12dB
10dB
LF1C1
LF1C3
8dB
6dB
4dB
2dB
0dB
SW1
SW2
SW3
SW4
2.189k
Ω
2.756k
Ω
3.470k
Ω
4.368k
Ω
5.498k
Ω
6.923k
Ω
8.715k
Ω
10.972k
Ω
13.813k
Ω
0.655k
Ω
LF1C2
3.90k
Ω
18dB
16dB
14dB
12dB
10dB
LF3C1
LF3C3
8dB
6dB
4dB
2dB
0dB
SW1
SW2
SW3
SW4
0.655k
Ω
2.189k
Ω
2.756k
Ω
3.470k
Ω
4.368k
Ω
5.498k
Ω
6.923k
Ω
8.715k
Ω
10.972k
Ω
13.813k
Ω
LF3C2
3.90k
Ω
