2.0 Modes of Operation
(Continued)

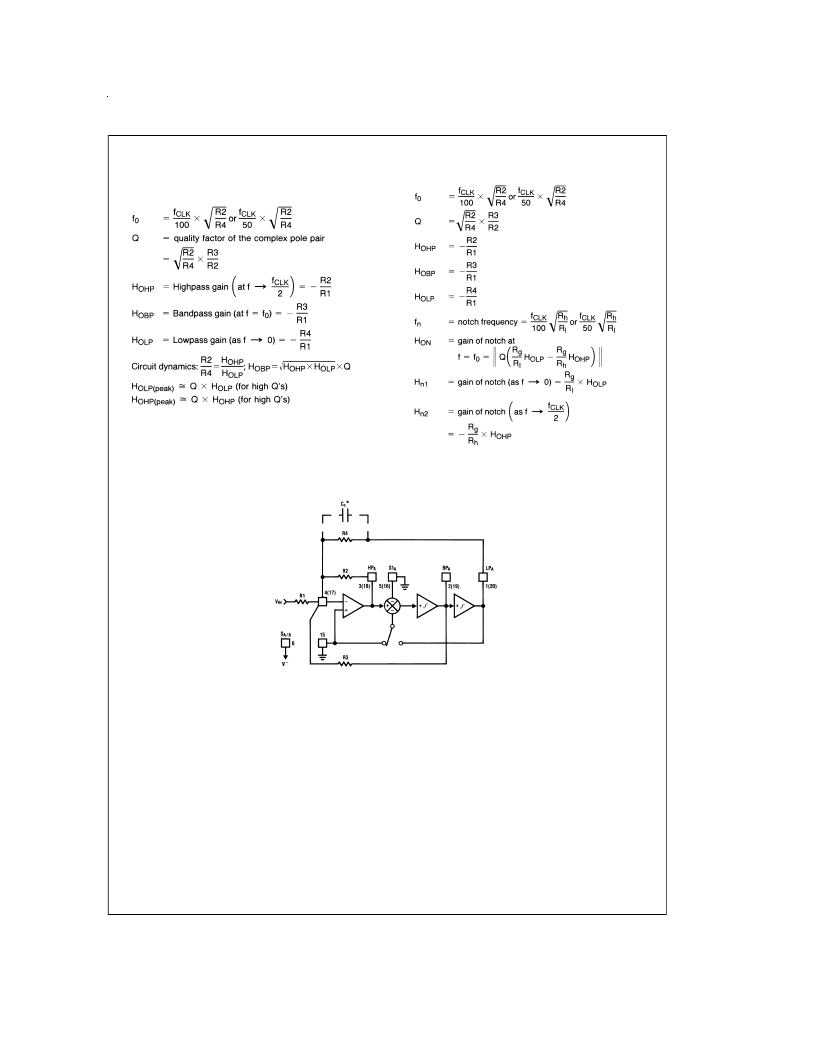

MODE 3: Highpass, Bandpass, Lowpass Outputs
(See Figure 11)
MODE 3a: HP, BP, LP and Notch with External Op Amp
(See Figure 12)
DS005645-5
pIn Mode 3, the feedback loop is closed around the input summing amplifier; the finite GBW product of this op amp causes a slight Q enhancement. If this is a
FIGURE 11. MODE 3
www.national.com
15
