參數資料
| 型號： | LTC1520CS#TRPBF |
| 廠商： | Linear Technology |
| 文件頁數： | 1/8頁 |
| 文件大小： | 0K |
| 描述： | IC LINE RCVR HI-SPD QUAD 16-SOIC |
| 標準包裝： | 2,500 |
| 類型： | 線路接收器 |
| 驅動器/接收器數： | 0/4 |
| 規程： | LVDS |
| 電源電壓： | 4.75 V ~ 5.25 V |
| 安裝類型： | 表面貼裝 |
| 封裝/外殼： | 16-SOIC（0.154"，3.90mm 寬） |
| 供應商設備封裝： | 16-SOIC |
| 包裝： | 帶卷 (TR) |

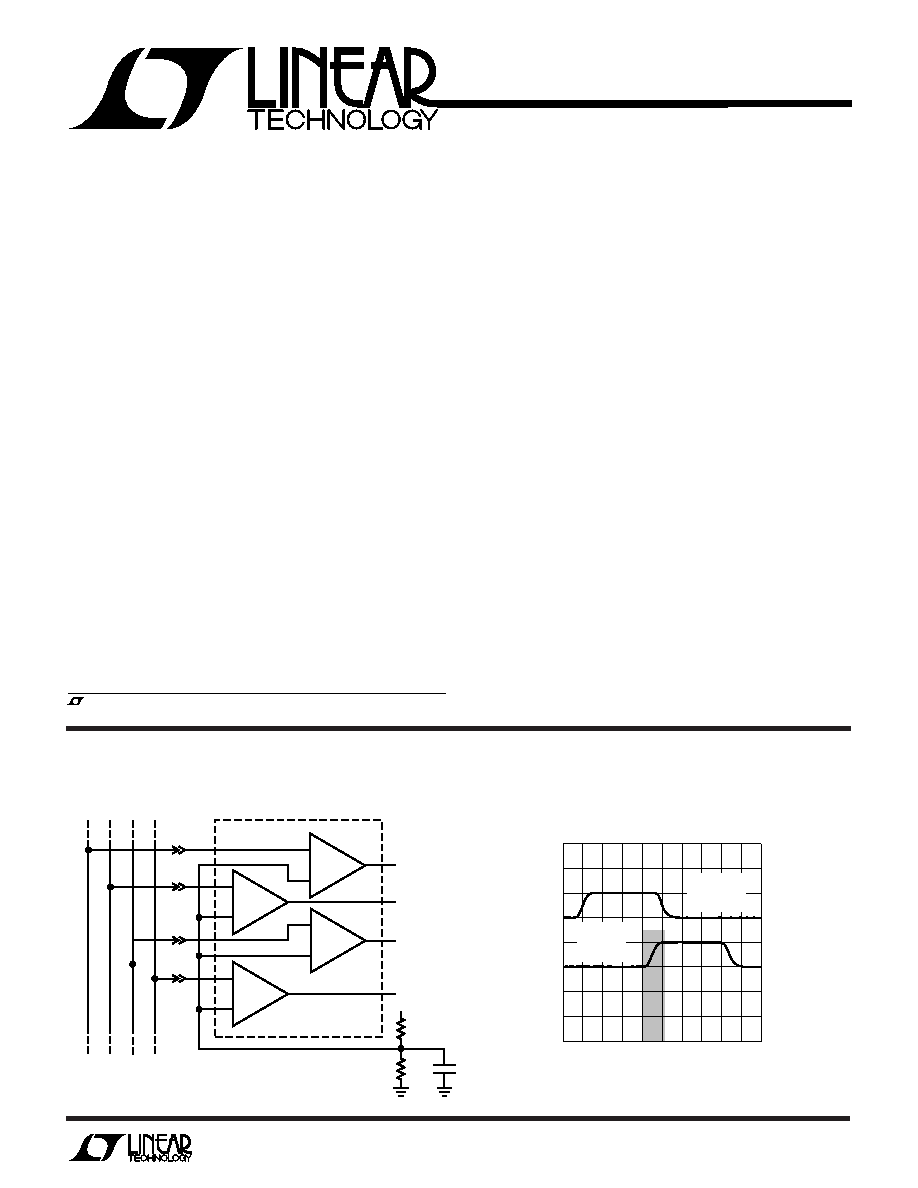

1
LTC1520
50Mbps Precision Quad
Line Receiver
DESCRIPTION
U
s
Precision Propagation Delay: 18ns
±3ns Over
Temperature
s
Data Rate: 50Mbps
s
Low tPLH/tPHL Skew: 500ps Typ
s
Low Channel-to-Channel Skew: 400ps Typ
s
Rail-to-Rail Input Common Mode Range
s
High Input Resistance:
≥18k, Even When Unpowered
s
Hot Swap Capable
s
Can Withstand Input DC Levels of
±10V
s
Short-Circuit Protected
s
Single 5V Supply
s
LVDS Compatible
s
Will Not Oscillate with Slow Input Signals
FEATURES
–
+
–
+
–
+
–
+
LTC1520
1520 TA01
3.3k
5V
3.3k
0.01
F
LTC1520 TA02
VIN =
1V/DIV
VOUT =
5V/DIV
–5
5
15
TIME (ns)
25
35
0
10203040 45
RECEIVER
INPUT
VID = 500mV
RECEIVER
OUTPUT
VDD = 5V
High Speed Backplane Receiver
Propagation Delay Guaranteed to Fall
Within Shaded Area (
±3ns)
TYPICAL APPLICATION
U
APPLICATIONS
U
s
High Speed Backplane Interface
s
Line Collision Detector
s
PECL and LVDS Line Receivers
s
Level Translator
s
Ring Oscillator
s
Tapped Delay Line
, LTC and LT are registered trademarks of Linear Technology Corporation.
The LTC
1520 is a high speed, precision differential line
receiver that can operate at data rates as high as 50Mbps.
A unique architecture provides very stable propagation
delays and low skew over a wide input common mode,
input overdrive and ambient temperature range. Propaga-
tion delay is 18ns
±3ns, while typically tPLH/tPHL skew is
500ps and channel-to-channel skew is 400ps.
Each receiver translates differential input levels (VID ≥
100mV) into valid CMOS and TTL output levels. Its high
input resistance (
≥18k) allows many receivers to be con-
nected to the same driver. The receiver outputs go into a
high impedance state when disabled.
Protection features include thermal shutdown and a con-
trolled maximum short-circuit current (50mA max) that
does not oscillate in and out of short-circuit mode. Input
resistance remains
≥18k when the device is unpowered or
disabled, thus allowing the LTC1520 to be hot swapped into
a backplane without loading the data lines.
The LTC1520 operates from a single 5V supply and draws
12mA of supply current. The part is available in a 16-lead
narrow SO package.
