參數資料
| 型號： | MAX9789AEVKIT+ |
| 廠商： | Maxim Integrated Products |
| 文件頁數： | 16/28頁 |
| 文件大小： | 0K |
| 描述： | EVALUATION KIT FOR MAX9789A |
| 產品培訓模塊： | Lead (SnPb) Finish for COTS Obsolescence Mitigation Program |
| 標準包裝： | 1 |
| 系列： | DirectDrive® |
| 放大器類型： | AB 類 |
| 輸出類型： | 2-通道（立體聲）帶立體聲耳機和超低音器 |
| 在某負載時最大輸出功率 x 通道數量： | 2W x 2 @ 4 歐姆; 100mW x 2 @ 16 歐姆 |
| 電源電壓： | 4.5 V ~ 5.5 V |
| 工作溫度： | -40°C ~ 85°C |
| 板類型： | 完全填充 |
| 已用 IC / 零件： | MAX9789A，MAX9790A |
| 已供物品： | 板 |
| 相關產品： | MAX9789AETJ+T-ND - IC AMP AUDIO 2W STER AB 32TQFN MAX9790AETJ+T-ND - IC AMP AUDIO 2W STER AB 32TQFN MAX9790AETJ+-ND - IC AMP AUDIO 2W STER AB 32TQFN MAX9789AETJ+-ND - IC AMP AUDIO 2W STER AB 32TQFN |
第1頁第2頁第3頁第4頁第5頁第6頁第7頁第8頁第9頁第10頁第11頁第12頁第13頁第14頁第15頁當前第16頁第17頁第18頁第19頁第20頁第21頁第22頁第23頁第24頁第25頁第26頁第27頁第28頁
MAX9789/MAX9790
Windows Vista-Compliant, Stereo Class AB Speaker
Amplifiers and DirectDrive Headphone Amplifiers
______________________________________________________________________________________
23

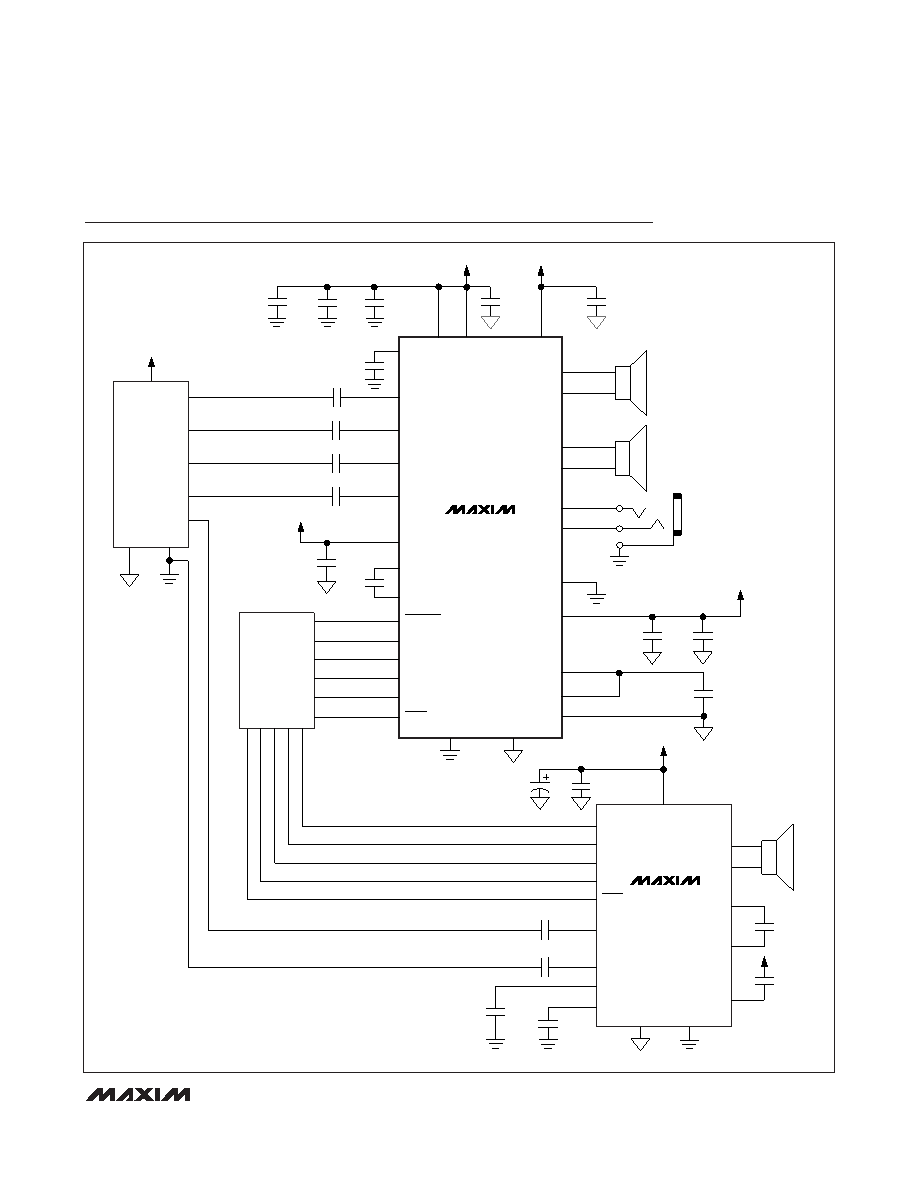

System Diagrams
MAX9789
MAX9713
10
μF
0.1
μF
CIN
1
μF
VDD
BIAS
PVDD
OUTL+
OUTL-
OUT+
OUT-
C1P
C1N
CHOLD
OUTR+
OUTR-
HPL
HPR
LDO_SET
GND
PGND
SPKR_INL
CIN
1
μF
SPKR_INR
CIN
1
μF
HP_INR
CIN
1
μF
HP_INL
SPKR_L
SPKR_R
HP_R
HP_L
MONO
DGND
AGND
CPVDD
C1P
C1N
SPKR_EN
HP_EN
LDO_EN
GAIN1
GAIN2
MUTE
FS2
FS1
G1
G2
SHDN
IN+
5.0V
VLDO_OUT
5.0V
4.75V
12V
HPVDD
5.0V
PGND
AGND
1
μF
1
μF
CBULK
1
μF
HDA
CODEC
μC
C3
1
μF
C1
1
μF
C2
1
μF
VDD
LDO_OUT
CPVSS
1
μF
4
Ω
4
Ω
8
Ω
1
μF
PVSS
CPGND
VDD
100
μF
1
μF
0.47
μF
IN-
SS
0.47
μF
0.47
μF
REG
0.01
μF
1
μF
0.1
μF
