參數資料
| 型號： | MAX9820EVKIT+ |
| 廠商： | Maxim Integrated Products |
| 文件頁數： | 3/13頁 |
| 文件大小： | 0K |
| 描述： | KIT EVAL FOR MAX9820 |
| 產品培訓模塊： | Lead (SnPb) Finish for COTS Obsolescence Mitigation Program |
| 標準包裝： | 1 |
| 系列： | DirectDrive® |
| 放大器類型： | AB 類 |
| 輸出類型： | 耳機，2-通道（立體聲） |
| 在某負載時最大輸出功率 x 通道數量： | 95mW x 2 @ 32 歐姆 |
| 電源電壓： | 2.7 V ~ 5.5 V |
| 工作溫度： | -40°C ~ 85°C |
| 板類型： | 完全填充 |
| 已用 IC / 零件： | MAX9820 |
| 已供物品： | 板 |
| 相關產品： | MAX9820ETB+TTR-ND - IC AMP AUD HDPHE 95MW 10TDFN |
Amplifier Gain
The gain of the MAX9820 is set externally using input
and feedback resistors (see the
Functional Diagram/
Typical Operating Circuit). The gain is:
Choose feedback resistor values in the tens of k
range.
Layout and Grounding
Proper layout and grounding are essential for optimum
performance. Connect EP and GND together at a single
point on the PCB. Ensure ground return resistance is
minimized for optimum crosstalk performance. Place
the power-supply bypass capacitor, the charge-pump
hold capacitor, and the charge-pump flying capacitor
as close as possible to the MAX9820. Route all traces
that carry switching transients away from the audio sig-
nal path.
A
R
VV
V
FB
IN
=
(/ )
MAX9820
DirectDrive Headphone Amplifier
with External Gain
______________________________________________________________________________________
11
Chip Information
PROCESS: BiCMOS
CHARGE
PUMP
CLICK-AND-POP
SUPPRESSION
CIN
1.0
F
RIN
40.2k
RFB
40.2k
INR
INL
SHDN
GND
TO VDD
TO VSS
OUTL
OUTR
UVLO/SHUTDOWN
CONTROL
C1P
C1N
2.7V TO 5.5V
C3
10
F
C2
1.0
F
C1
1.0
F
VDD
VSS
OFF
ON
1
2
8
10
9
3
6
7
4
5
HEADPHONE
JACK
CIN
1.0
F
RIN
40.2k
RFB
40.2k
-1

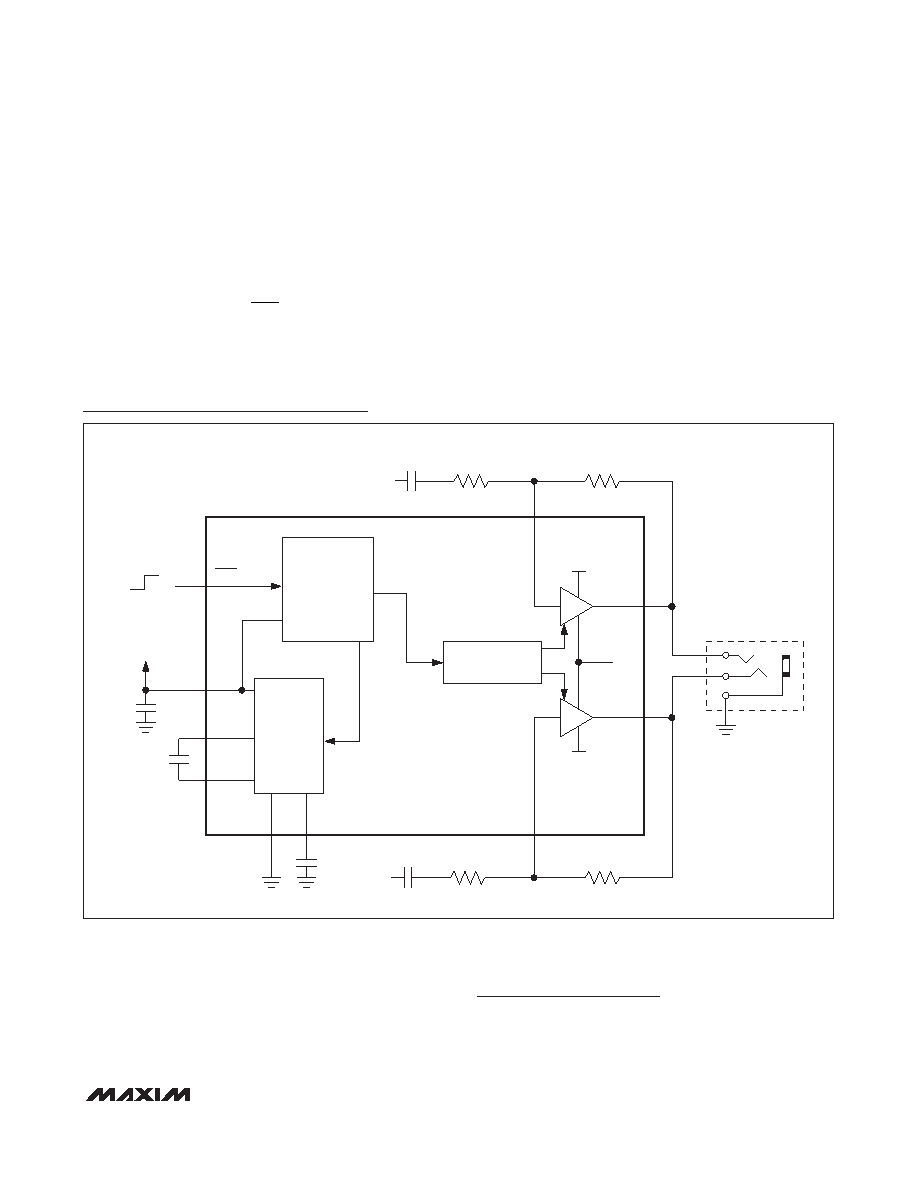

Functional Diagram/Typical Operating Circuit
