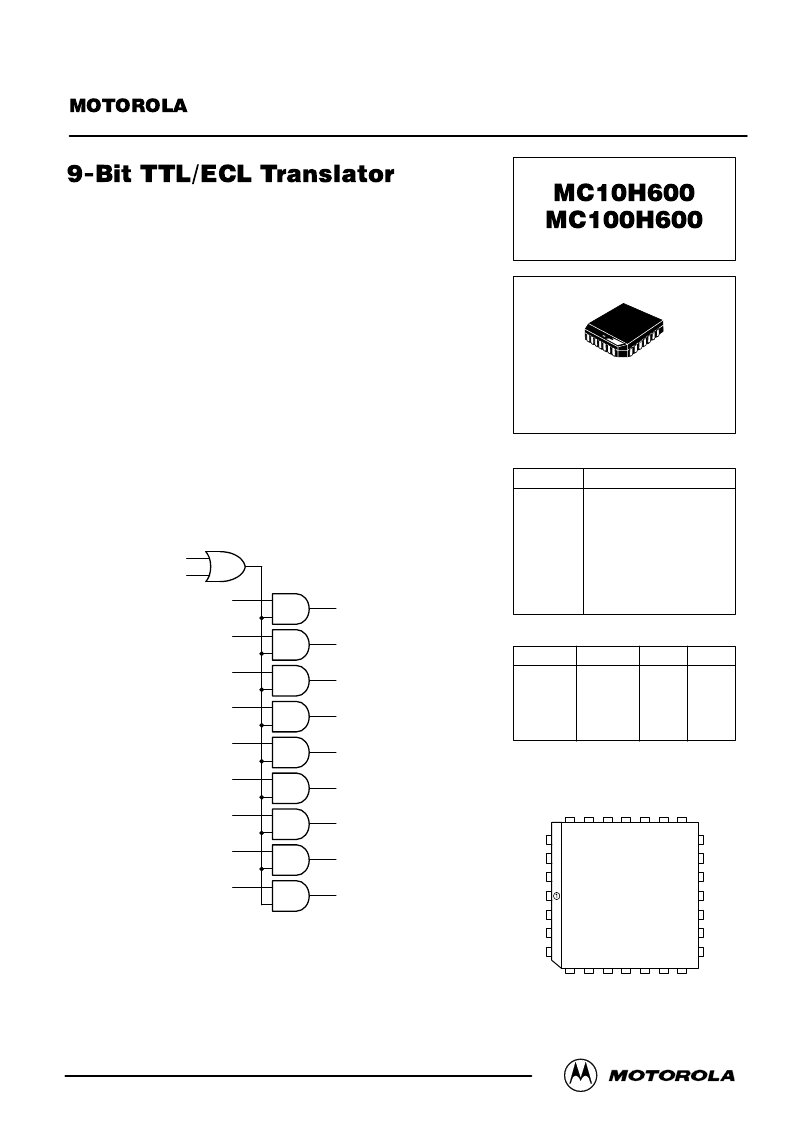

LOGIC SYMBOL
ENECL
ENTTL
D0
D1
D2
D3
D4
D5
D6
D7
D8
Q0
Q1
Q2
Q3
Q4
Q5
Q6
Q7
Q8
TTL
ECL
SEMICONDUCTOR TECHNICAL DATA
2–140
REV 5
Motorola, Inc. 1996
3/93
The MC10H/100H600 is a 9–bit, dual supply TTL to ECL translator.
Devices in the Motorola 9–bit translator series utilize the 28–lead PLCC for
optimal power pinning, signal flow–through and electrical performance.
The H600 features both ECL and TTL logic enable controls for
maximum flexibility.
The 10H version is compatible with MECL 10H ECL logic levels. The
100H version is compatible with 100K levels.
9–Bit Ideal for Byte–Parity Applications
Flow–Through Configuration
Extra TTL and ECL Power/Ground Pins to Minimize Switching Noise
ECL and TTL Enable Inputs
Dual Supply
3.5 ns Max D to Q
PNP TTL Inputs for Low Loading
Choice of ECL Compatibility: MECL 10H (10Hxxx) or 100K (100Hxxx)
FN SUFFIX
PLASTIC PACKAGE
CASE 776–02
Pinout: 28–Lead PLCC
(Top View)
PIN NAMES
PIN
FUNCTION
GND
VCCE
VCCO
VCCT
VEE
D0–D8
Q0–Q8
ENECL
ENTTL
TTL Ground (0 V)
ECL VCC (0 V)
ECL VCC (0 V) — Outputs
TTL Supply (+5.0 V)
ECL Supply (–5.2/–4.5 V)
Data Inputs (TTL)
Data Outputs (ECL)
Enable Control (ECL)
Enable Control (TTL)
D6
5
6
7
8
9
10
11
25
24
23
22
21
20
19
D7
D8
GND
ENTTL
NC
ENECL
VCCE
Q0
Q1
VCCO
Q2
VCCO
Q3
26
27
28
2
3
4
18
17
16
14
13
12
15
D5
D4 VCCTD3
D2
D1
D0
Q8
Q7 VCCOQ6 VEEQ5
Q4
ENECL
H
H
X
X
L
ENTTL
X
X
H
H
L
D
H
L
H
L
X
Q
H
L
H
L
L
TRUTH TABLE
