DESCRIPTION
TAG READER MODULE
The Tag Reader module is dedicated for
automotive or industrial applications where
information has to be transmitted contactless.
The tag reader module is a write/read (challenge/
response) controller for applications which
demand high security level.
The tag reader module is connected to a serial
tuned LC circuit which generates a magnetic field
power supplying the tag.
The use of a synchronous sample & hold
technique
allows
communication
avalaible tags using admittance switching
producing absorption of the RF field.
Load amplitude or phase shift modulation can be
detected at high bit rates up to 8kHz.
125kHz is the typical operational carrier
frequency of the tag reader module with a 8MHz
clock.
with
all

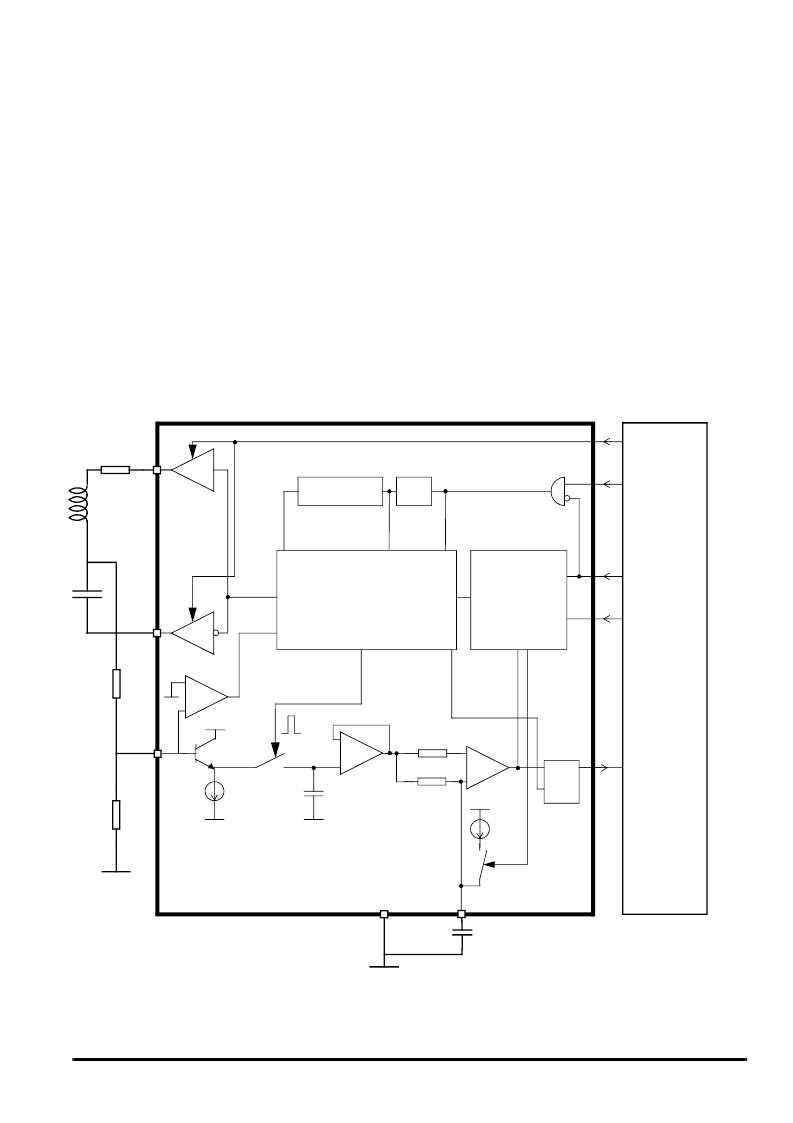

Figure 2 : Tag Reader block diagram
D
C
Q
+
-
1/32 counter
1/2
RD
CEXT
AGND
Buffer
VDD
500ns
S/H
Buffer
Comparator
100K
8MHz
Clock 8MHz
Data out
Interface
125kHz
TD2
11.25° , 22.5° , 33.75° , 45° , 56.25° , 67.5° , 78.75° , 90°
+ 0°, -11.25°, -22.5°, -33.75°, -45°, -56.25°, -67.5°, -78.75°
AM Data
+
-
4MHz
125kHz
LVR
Shutdown
TD1
10nF
C
A
L
A
R
1
R
2
C
EXT
R
A
VDD
+
-
Setup & Preload
Self synchronous
sample & hold
500
μ
A
F
