Product Is on Lifetime Buy.
The next generation of higher performance products are in development. Visit our online
Selector Guides (http://mot–sps.com/rf/sg/sg.html) for scheduled introduction dates.
1

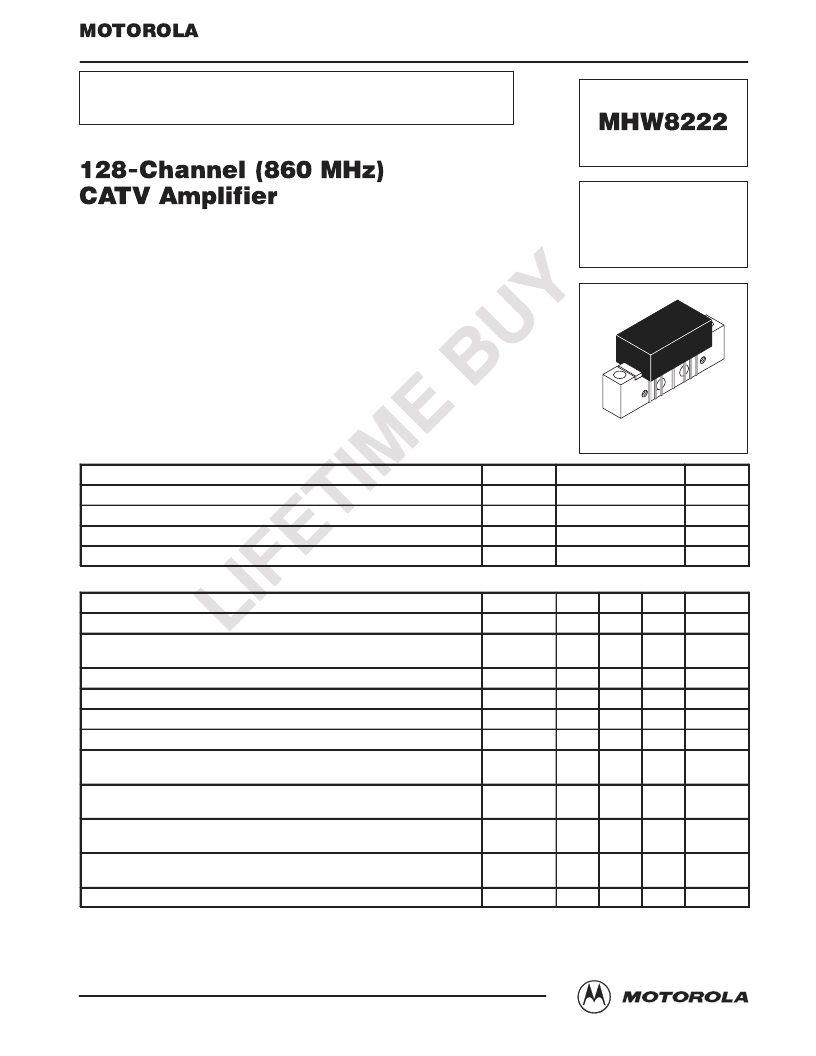

MHW8222
MOTOROLA RF DEVICE DATA
Motorola, Inc. 2000
The RF Line
The MHW8222 is designed specifically for up to 860 MHz CATV systems as
amplifiers in trunk and line extender applications. These amplifiers feature
ion–implanted, arsenic emitter transistors and an all gold metallization system.
Specified for 128–Channel Performance
Broadband Power Gain — @ f = 40–860 MHz
Gp = 22.3 dB Typ @ 860 MHz
Broadband Noise Figure
NF = 6.4 dB Typ
Superior Gain, Return Loss and DC Current Stability with Tem-
perature
All Gold Metallization
ABSOLUTE MAXIMUM RATINGS
Rating
Symbol
Value
Unit
DC Supply Voltage
VCC
Vin
TC
Tstg
+28
Vdc
RF Input Voltage (Single Tone)
+70
dBmV
Operating Case Temperature Range
–20 to +100
°
C
Storage Temperature Range
–40 to +100
°
C
ELECTRICAL CHARACTERISTICS
(VCC = 24 Vdc, TC = +30
°
C, 75
system unless otherwise noted)
Characteristic
Symbol
Min
Typ
Max
Unit
Frequency Range
BW
40
—
860
MHz
Power Gain
f = 50 MHz
f = 860 MHz
Gp
20.8
21.8
21.5
22.3
22.2
24
dB
Slope (f = 40–860 MHz)
S
0
1
2
—
Gain Flatness (Peak To Valley)
(f = 40–860 MHz)
—
—
0.4
0.8
—
Input/Output Return Loss @ f = 40 MHz
IRL/ORL
20
24
—
dB
Derate Return Loss @ f > 40 MHz
RLD
—
—
0.009
dB/MHz
Composite Second Order
(Vout = +38 dBmV/ch; 128 Channels)
CSO128
—
–63
–56
dB
Cross Modulation Distortion
(Vout = +38 dBmV/ch, 128–Channel @ Fm = 55.25 MHz)
XMD128
—
–68
–60
dBc
Composite Triple Beat
(Vout = +38 dBmV/ch, 128–Channels, Worst Case)
CTB128
—
–62
–60
dBc
Noise Figure
f = 50 MHz
f = 860 MHz
NF
—
—
3.6
6.4
5
7.5
dB
DC Current
IDC
180
220
240
mA
Order this document
by MHW8222/D
SEMICONDUCTOR TECHNICAL DATA
22 dB GAIN
860 MHz
128 CHANNEL
CATV AMPLIFIER
CASE 714Y–03, STYLE 1
REV 3
