NB2969A
http://onsemi.com
2

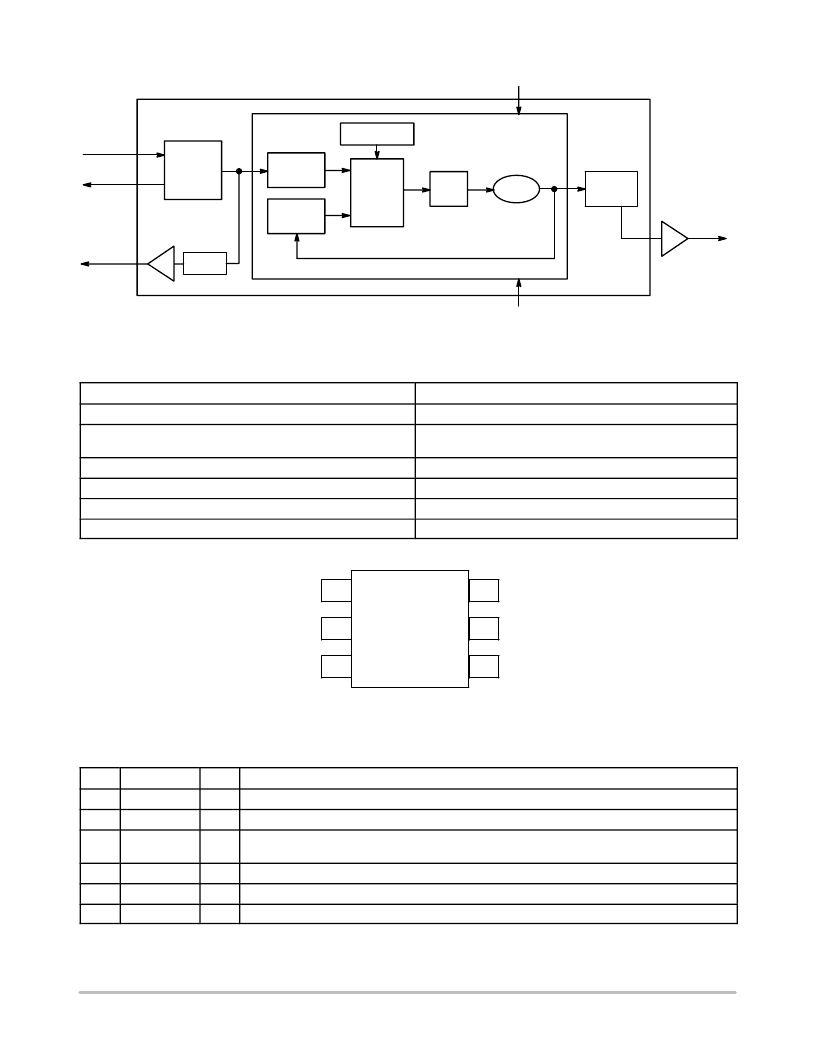

Figure 1. Block Diagram
ModOUT
DIV / 2
Crystal
Oscillator
Frequency
Divider
Feedback
Divider
Phase
Detector
Loop
Filter
XIN/CLKIN
XOUT
REFOUT/2
Modulation
V
DD
V
CO
Output
Divider
PLL
V
SS
Table 1. KEY SPECIFICATIONS
Description
Specification
Supply Voltages
V
DD
= 3.3 V / 2.5 V
Frequency Range
For 2.5 V Supply
For 3.3 V Supply
6.0 MHz < CLKIN < 12 MHz
6.0 MHz < CLKIN < 13 MHz
Cycle
to
Cycle Jitter
200 ps (maximum)
Output Duty Cycle
45/55% (worst case)
Modulation Rate Equation
F
IN
/256
Frequency Deviation
1% @ 10 MHz
Figure 2. Pin Configuration
V
DD
1
2
3
6
5
4
REFOUT/2
XOUT
XIN/CLKIN
ModOUT
NB2969A
V
SS
Table 2. PIN DESCRIPTION
Pin #
Pin Name
Type
Description
1
REFOUT/2
O
Buffered and divided by 2 output of the input frequency.
2
XOUT
O
Crystal connection. If using an external reference, this pin must be left unconnected.
3
XIN/CLKIN
I
Crystal connection or external reference frequency input. This pin has dual functions. It can be
connected either to an external crystal or an external reference clock.
4
V
DD
P
Power supply for the entire chip.
5
ModOUT
O
Spread spectrum clock output.
6
V
SS
P
Ground connection.
