參數資料
| 型號： | NCP1351BDR2G |
| 廠商： | ON SEMICONDUCTOR |
| 元件分類： | 穩壓器 |
| 英文描述： | Variable Off Time PWM Controller |
| 中文描述： | 0.4 A SWITCHING CONTROLLER, PDSO8 |
| 封裝： | LEAD FREE, SOIC-8 |
| 文件頁數： | 2/19頁 |
| 文件大小： | 222K |
| 代理商： | NCP1351BDR2G |
NCP1351
http://onsemi.com
2

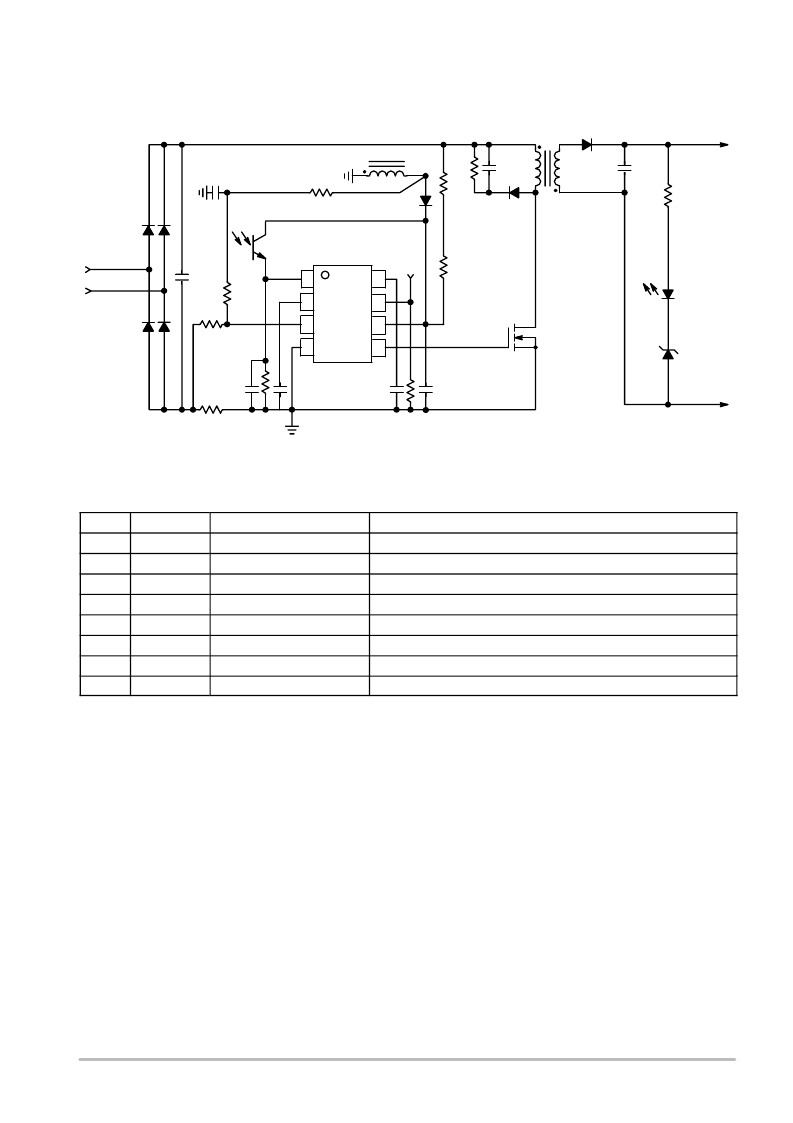

Figure 1. Typical Application Circuit
1
8
2
3
4
7
6
5
85265VAC
+
+
*OPP
NCP1351
+
LATCH
GND
V
OUT
*Optional
PIN FUNCTION DESCRIPTION
Pin N
°
Pin Name
Function
Pin Description
1
FB
Feedback Input
Injecting Current in this Pin Reduces Frequency
2
Ct
Oscillator Frequency
A capacitor sets the maximum switching frequency at no feedback current
3
CS
Current Sense Input
Senses the Primary Current
4
GND
–
–
5
DRV
Driver Output
Driving Pulses to the Power MOSFET
6
V
CC
Supply Input
Supplies the controller up to 28 V
7
Latch
Latchoff Input
A positive voltage above V
LATCH
fully latches off the controller
8
Timer
Fault Timer Capacitor
Sets the time duration before fault validation
