參數資料
| 型號： | NLU1G86CMX1TCG |
| 廠商： | ON Semiconductor |
| 文件頁數： | 1/10頁 |
| 文件大?。?/td> | 0K |
| 描述： | IC GATE EXCL OR SGL 2INPUT 6LLGA |
| 標準包裝： | 3,000 |
| 邏輯類型： | XOR（異或） |
| 電路數： | 1 |
| 輸入數： | 2 |
| 電源電壓： | 1.65 V ~ 5.5 V |
| 電流 - 靜態（最大值）： | 1µA |
| 輸出電流高，低： | 8mA，8mA |
| 額定電壓和最大 CL 時的最大傳播延遲： | 8.8ns @ 4.5V ~ 5.5V，50pF |
| 工作溫度： | -55°C ~ 125°C |
| 安裝類型： | 表面貼裝 |
| 供應商設備封裝： | 6-ULLGA（1x1） |
| 封裝/外殼： | 6-XFLGA |
| 包裝： | 帶卷 (TR) |

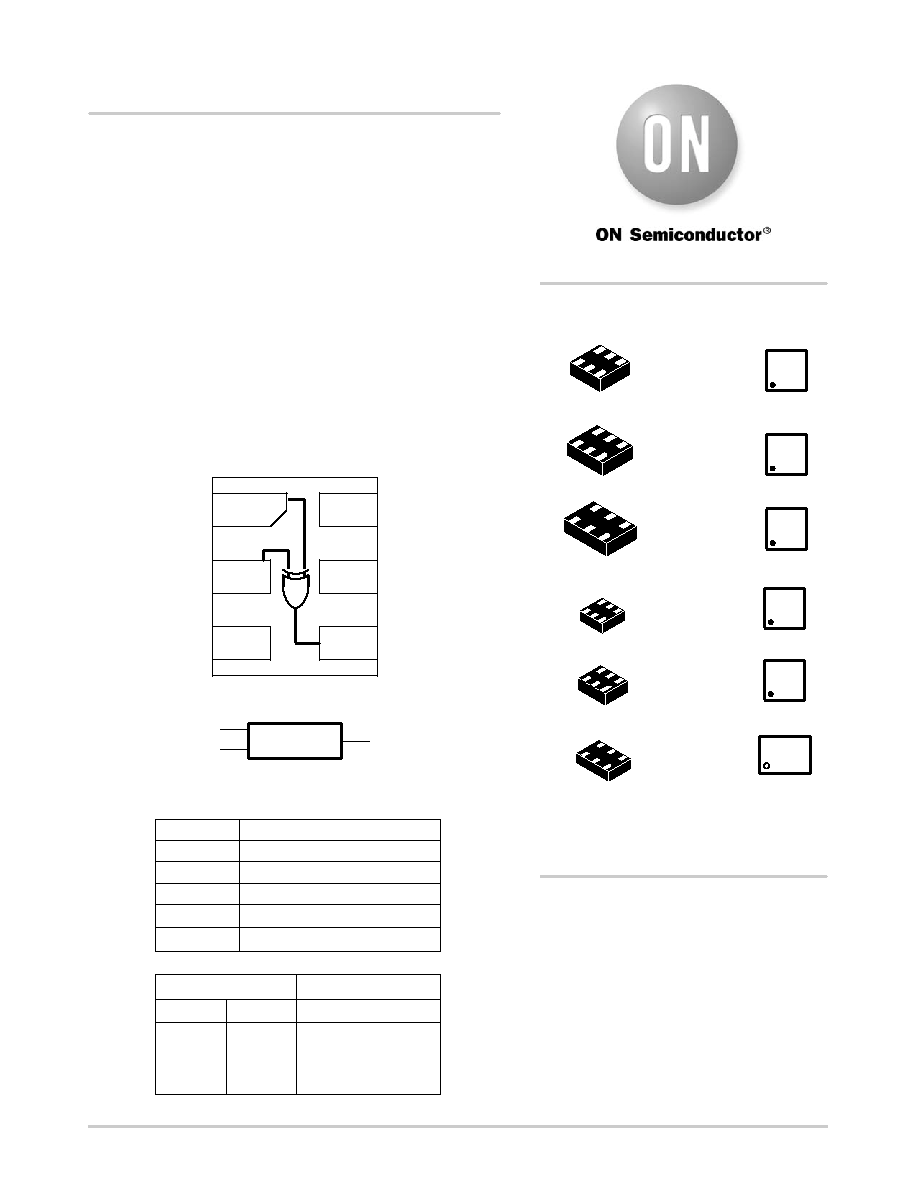

Semiconductor Components Industries, LLC, 2012
July, 2012 Rev. 2
1
Publication Order Number:
NLU1G86/D
NLU1G86
Single 2-Input Exclusive OR
Gate
The NLU1G86 MiniGate
t is an advanced highspeed CMOS
2input Exclusive OR gate in ultrasmall footprint.
The NLU1G86 input and output structures provide protection when
voltages up to 7.0 V are applied, regardless of the supply voltage.
Features
High Speed: tPD = 3.5 ns (Typ) @ VCC = 5.0 V
Low Power Dissipation: ICC = 1 mA (Max) at TA = 25°C
Power Down Protection Provided on inputs
Balanced Propagation Delays
Overvoltage Tolerant (OVT) Input and Output Pins
UltraSmall Packages
These are PbFree Devices
VCC
IN B
IN A
OUT Y
GND
1
2
3
5
4
IN A
OUT Y
= 1
Figure 1. Pinout (Top View)
Figure 2. Logic Symbol
6
NC
IN B
PIN ASSIGNMENT
1
2
3
GND
IN B
IN A
4
5NC
OUT Y
FUNCTION TABLE
L
H
AY
L
H
L
6VCC
Input
Output
B
L
H
L
H
MARKING
DIAGRAMS
4
= Device Marking
M
= Date Code
http://onsemi.com
See detailed ordering and shipping information in the package
dimensions section on page 4 of this data sheet.
ORDERING INFORMATION
1
ULLGA6
1.0 x 1.0
CASE 613AD
ULLGA6
1.2 x 1.0
CASE 613AE
ULLGA6
1.45 x 1.0
CASE 613AF
4M
UDFN6
1.2 x 1.0
CASE 517AA
UDFN6
1.45 x 1.0
CASE 517AQ
UDFN6
1.0 x 1.0
CASE 517BX
1
X M
1
X M
1
X M
