參數資料
| 型號： | PI74STX4G4245ZJEX |
| 廠商： | Pericom |
| 文件頁數： | 1/7頁 |
| 文件大小： | 0K |
| 描述： | IC 2BIT LVL SHFT BUF/TXRX 16TDFN |
| 產品變化通告： | Product Discontinuation 09/Dec/2010 |
| 標準包裝： | 1 |
| 系列： | 74STX |
| 邏輯功能： | 變換器 |
| 位數： | 4 |
| 輸入類型： | 電壓 |
| 輸出類型： | 電壓 |
| 通道數： | 4 |
| 輸出/通道數目： | 1 |
| 差分 - 輸入:輸出： | 無/無 |
| 電源電壓： | 1.65 V ~ 3.6 V |
| 工作溫度： | -40°C ~ 85°C |
| 封裝/外殼： | 16-WFDFN 裸露焊盤 |
| 供應商設備封裝： | 16-TDFN （3.3x1.5） |
| 包裝： | 剪切帶 (CT) |
| 其它名稱： | PI74STX4G4245ZJEXCT |
1

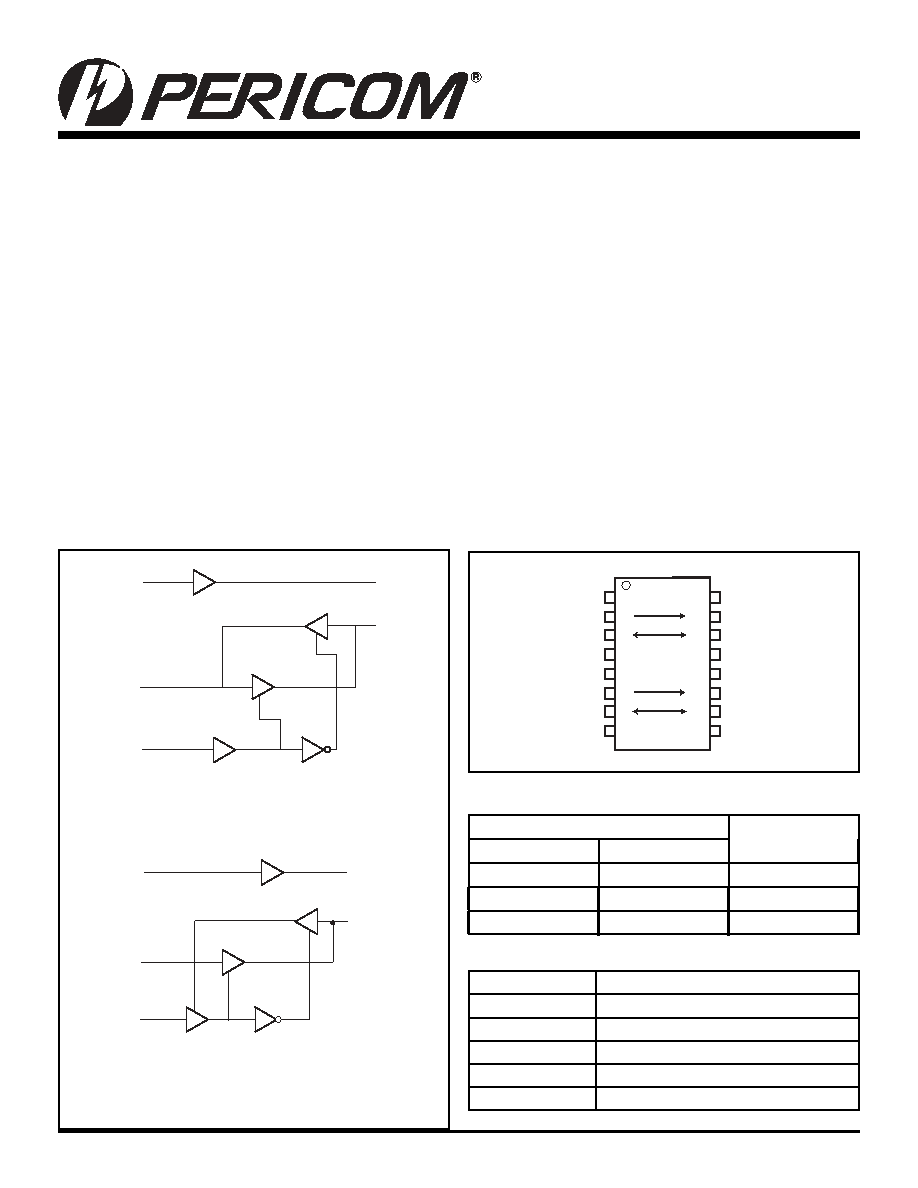

PS8810B
10/02/06
Features
Operation Voltage: 1.65V ≤ VCCA ≤ 3.6V
2.3V ≤ VCCB ≤ 5.5V
VCCA ≤ VCCB
High Speed: tpd = 5ns typical into 30pF @ 3V VCC
Power down high-impedance inputs and outputs
High output drive: ±12mA at 3V VCCA/VCCB
±24mA at 5V VCCB
Industrial operation at –40°C to +85°C
Packaging (Pb-free & Green available):
– 16-pin TDFN (ZJ)
PI74STX4G4245
Description
Pericom Semiconductor’s PI74STX4G4245, a 4-bit noninverting
buffer/transceiver, contains two separate supply rails:A port
(VCCA), set to operate from 1.8V to 3.3V; B port (VCCB), set
to operate from 2.5V to 5V. The xA1 to xB1 translation is con-
gured as an unidirectional buffer; the translation between
xA2 and xB2 is bidirectional and its direction is controlled
by the xDIR pin. The xDIR pin is supplied by VCCB.
Block Diagram
Pin Conguration (TDFN)
4-Bit Level Shifting Buffer/Transceiver with Congurable
Dual Supply Voltage with Advanced Package Solution
1DIR
1B2
1A2
1B1
1A1
Function Table
Input
Output
xDIR
DATA
L
xB2
xA2
H
xA2
xB2
X
xA1
xB1
Pin Description
Pin Name
Description
xDIR
Direction Control
xA1
Data Input
xB1
Data Output
xA2, xB2
Data Input/Output
VCCA, VCCB
Power Supply
VCCB (2.5V to 5V)
1
(1.8V to 3.3V)
VCCA
16
1B1
15
1B2
3
1A2
4
1DIR
2
1A1
14
GND
13
VCCB
5
VCCA
6
2A1
12
2B1
11
2B2
7
2A2
8
2DIR
10
GND
9
2DIR
2B2
2A2
2B1
2A1
06-0217
