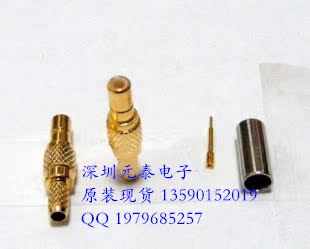

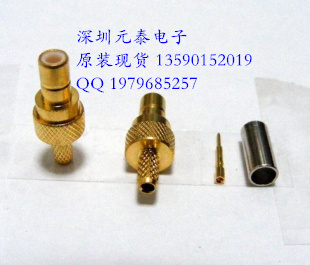

SMB型同軸連接器 SMB-K1.5 原裝現貨
量大價優 實體店經營 歡迎詢購
本店經營 SMA, SSMA, SMB, SSMB, SMC, MCX, MMCX, BNC, TNC, Q6, L6, L9, N/L16, F, CC4, C3, UHF, 7/8, 1/2, L27, L29, 型等射頻同軸連接器,負載,避雷器,手機測試頭,轉接器,阻抗變換器,各種射頻同軸電纜,手機測試線,跳線,測試線等。。
聯系人:廖小姐 13590152019 QQ 1979685257
陳先生 13713558184
SMB型同軸連接器 系列產品是一種推入鎖緊式連接器,它具有體積小、重量輕、電性能優良、使用方便的特點,適用于無線電設備及電子儀器的射頻回路中連接射頻同軸電纜用。 主要技術特性 TECHNICAL CHARACTERISTICS | 溫度范圍 | Temp.range | -65~+165°C (PE Cable -40~+85°C) | 特性阻抗 | Impedance | 50Ω | | 頻率范圍 | Frequency Range | DC~4GHz(50Ω); 0~2GHz(75Ω) | 工作電壓 | Working Voltage | 335V max (有效值) | | 耐 壓 | Withstand Voltage | 1000V rms (海平面最小值) | | | Contact resistance | 內導體之間Center Contact | ≤6mΩ | | | 外導體之間Outer Contact | ≤1mΩ | 絕緣電阻 | Insulation resistance | | ≥1000MΩ | 電壓駐波比 | VSWR | 直式 Straight | ≤1.25 | | | 彎式Right angle | ≤1.45 | 耐用性 | Durability(mating) | | ≥500次(cycles) |
| 材料與涂覆 MATERIAL & PLATING | 殼體 | shell | 黃銅 | brass | 鍍硬金 | gold plated | 插針 | contact pin | 黃銅 | brass | 鍍硬金 | gold plated | 插孔 | socket | 鈹青銅 | beryllium | 鍍硬金 | gold plated | 彈性接觸件 | elastic contact | 鈹青銅 | beryllium | 鍍硬金 | gold plated | 絕緣體 | insulator | 聚四氟乙烯 | PTFE | | | 壓接套 | crimping suite | 銅合金 | copper alloy | 鍍鎳或鍍金 | nickel or gold plated | | o-ring sealing | 硅橡膠 | 6146 silastic | | |
|
|
