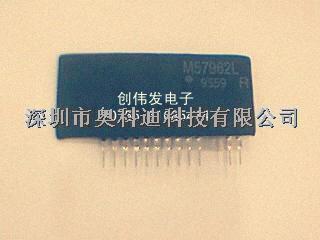

代理原裝三菱模塊：M57962L
產品信息
驅動電路M57962L簡介
M57962L是驅動IGBT而設計的厚膜集成電路 。在驅動模塊內部裝有2500V高隔離電壓的光電耦合器，過流保護電路和過流保護輸出端子，具有封閉性短路保護功能。M57962L是一種高速驅動電路，驅動信號延時tPLH 和tPHL最大為1.50μs。可以驅動600V/400V 級的IGBT模塊。M57962L工作程序:當電源接通后，首先自檢，檢測IGBT是否過載或短路。若過載或短路， IGBT 的集電極電位升高，經外接二極管流入檢測電路的電流增加，柵極關斷電路動作，切斷IGBT的柵極驅動信號，同時在“8”腳輸出低電平“過載/短路”指示信號。lGBT正常時，輸入信號經光電耦合接口電路，再經驅動級功率放大后驅動IGBT。
2 M57962L的工作原理
M57962L是驅動IGBT而設計的厚膜集成電路 。在驅動模塊內部裝有2500V高隔離電壓的光電耦合器，過流保護電路和過流保護輸出端子，具有封閉性短路保護功能。M57962L是一種高速驅動電路，驅動信號延時tPLH 和tPHL最大為1.50μs。可以驅動600V/400V 級的IGBT模塊。M57962L工作程序:當電源接通后，首先自檢，檢測IGBT是否過載或短路。若過載或短路， IGBT 的集電極電位升高，經外接二極管流入檢測電路的電流增加，柵極關斷電路動作，切斷IGBT的柵極驅動信號，同時在“8”腳輸出低電平“過載/短路”指示信號。lGBT正常時，輸入信號經光電耦合接口電路，再經驅動級功率放大后驅動IGBT。
2 M57962L的工作原理
M57962L采用雙電源+ Vcc和VEE ，原理如圖1所示。電路組成： (1) 放大隔離電路； (2) 定時復位電路；(3) 過流檢測電路； (4) 過流輸出電路。
查看更多
