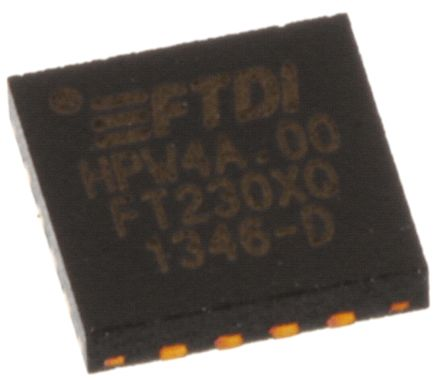

FT230X,F(xiàn)T231X,F(xiàn)T234XD - 全速 USB 至 UART,F(xiàn)TDI 芯片
FTDI 芯片 FT230X 和 FT234XD 是全速 USB 至基本串行 UART 接口設備。 FT231X 是全速 USB 至全握手 UART 接口。
它們具有完全集成的 MTP 存儲器和集成時鐘電路,無需外部晶體,這樣有助于減少外部組件數。 可操作高達 3 波特,帶低功耗 (8 mA),所有 USB 至 UART 設備均可與 USB 主機控制器高效合作。 它們僅占用最小帶寬。
FT230X 包括完整的 FT-X 系列功能套件且可通過 UART 接口將 USB 快速、輕松添加到系統設計。
- 完全集成的 MTP 存儲器、時鐘生成、AVCC 濾波、通電重置 (POR) 和 LDO 調節器。
- 可配置 CBUS 輸入/輸出引腳選項。
- 異步和同步位沖模式。
- 在 +3.3 V 和 +5.25 V 之間運行。 額定操作模式電流為 8 mA 且額定 USB 暫停模式電流為 125 μA。
產品技術參數
屬性 數值
每片芯片通道數目 1
標準支持 RS232,RS422,RS485,SIE,UART
發送FIFO 512B
接收FIFO 512B
最高數據速率 3MBd
安裝類型 表面貼裝
封裝類型 QFN
引腳數目 16
尺寸 4 x 4 x 0.75mm
長度 4mm
寬度 4mm
高度 0.75mm
最高工作溫度 +85 °C
最低工作溫度 -40 °C
