OM13285,598 總線步進電機控制器

  • 品牌:

    NXP

  • 型號:

    OM13285,598

  • 類別:

    其他

  • 結構:

    固定

發布詢價信息

5000多家會員為您找貨報價,SO EASY!

產品信息


NXP PCA9629 Fm+ I2C-Bus Stepper Motor Controller

NXP PCA9629 Fm+ I2C總線步進電機控制器

NXP PCA9629 Fm+ I2C總線步進電機控制器是由I2C總線控制的低功率CMOS器件,具有驅動四相步進電機所需的所有邏輯和控制單元。PCA9629配合外部高電流驅動器使用以驅動電機線圈。此控制器支持三種步進電機驅動格式:單相 (波驅動)、兩相和半步進。此外,當用作輸入時,四個通用輸入/輸出 (GPIO) 可以感應來自光中斷器模塊的邏輯電平輸出并在PCA9629的INT引腳上生成低電平有效的中斷信號。在感應電機軸原始位置或步進參考脈沖時,此功能很有用。一旦中斷,可對PCA9629進行編程以自動停止電機或反轉電機的旋轉方向。

特點
  • 使用四個輸出生成電機線圈驅動相位序列信號以使用外部高電流驅動器,減輕CPU負載
  • 四個平衡的推挽式輸出能灌入25 mA或拉出25 mA,可無縫連接外部高電流驅動器,用以驅動電機線圈
  • 具有100 ns上升和下降時間的最大1000 pF負載
  • 內置振蕩器無需外部組件
  • 步進電機驅動控制邏輯
  • 單相(波驅動)、兩相和半步驅動格式的邏輯電平輸出
  • 可編程步進速率:344.8kpps至0.3pps,±5%的精度
  • 可編程緩升啟動和緩降停止
  • 可編程步進和旋轉控制
  • 通過傳感器啟用的驅動控制:與I/O引腳的中斷鏈接
  • 電機軸的方向控制
  • 電機軸可選擇主動保持、電源關閉或釋放狀態
  • 四個通用I/O:
  • 通過配置以感應來自光中斷器光電晶體管電路的邏輯電平輸出
  • 可配置為輸出,以驅動(拉出/灌入)LED或其他最大25 mA的負載
  • 輸入引腳的可編程中斷屏蔽控制

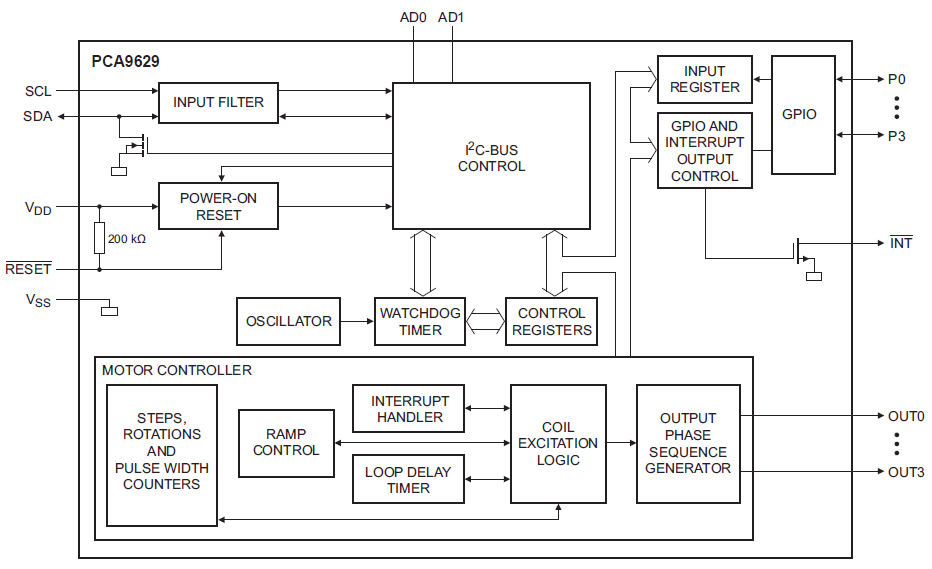

方框圖
Block Diagram

  • 1 MHz快速模式Plus (Fm+) I2C總線串行接口的SDA輸出擁有 30 mA高驅動能力,可驅動高電容總線
  • 兼容I2C總線標準模式 (100 kHz) 和快速模式 (400 kHz) 速度
  • 低電平有效的開漏中斷輸出
  • 低電平有效的復位(RESET) 輸入引腳會將器件恢復到上電默認狀態:可用于從總線阻塞狀態恢復
  • 可編程看門狗定時器
  • All Call(全部調用)地址允許使用相同的參數同時對多個器件進行編程
  • 使用兩個地址引腳的16個可編程從地址
  • -40°C到+85°C工作溫度范圍
  • ESD保護:按JESD22-A114超過2000 V HBM,按JESD22C101超過1000 V CDM
  • 依照JEDEC標準JESD78(超越100mA)完成閉鎖測試

應用
  • 娛樂機
  • 賭博機和老虎機
  • 消費級家電或玩具
  • 工業自動化
  • 暖通空調和樓宇氣溫控制系統
  • 機器人

查看更多
