Rev.1.2_00
MINI LOGIC SERIES
2 INPUT NAND GATE
S-75V00ANC
Seiko Instruments Inc.
1
The S-75V00ANC is a single 2-Input NAND Gate fabricated by utilizing
advanced silicon-gate CMOS technology which provides the inherent
benefit of CMOS low power consumption to achieve ultra high speed
operation correspond to LSTTL IC’s.
All gates of the internal circuitry have buffered outputs to ensure high noise
immunity and output stability.
Input voltage is allowed to be applied even if power voltage is not supplied
because no diode is inserted between an input pin and VCC.
This allows for interfaces between power supplies of different voltage,
output level conversion from 5 V to 3 V and battery backup applications.
Features
Applications
Wide power supply range:
2 V to 5.5 V
Personal computers, peripherals
Low current consumption:
1.0
A max. (at 5.5 V, 25°C)
Cellular phones
Typical propagation delay: tPD = 3.7 ns (at 5 V)
Cameras
High noise immunity:
VNIH=VNIL=28% VCC min.
Games
Power down protection:
All pins
Very small plastic package: SC-88A

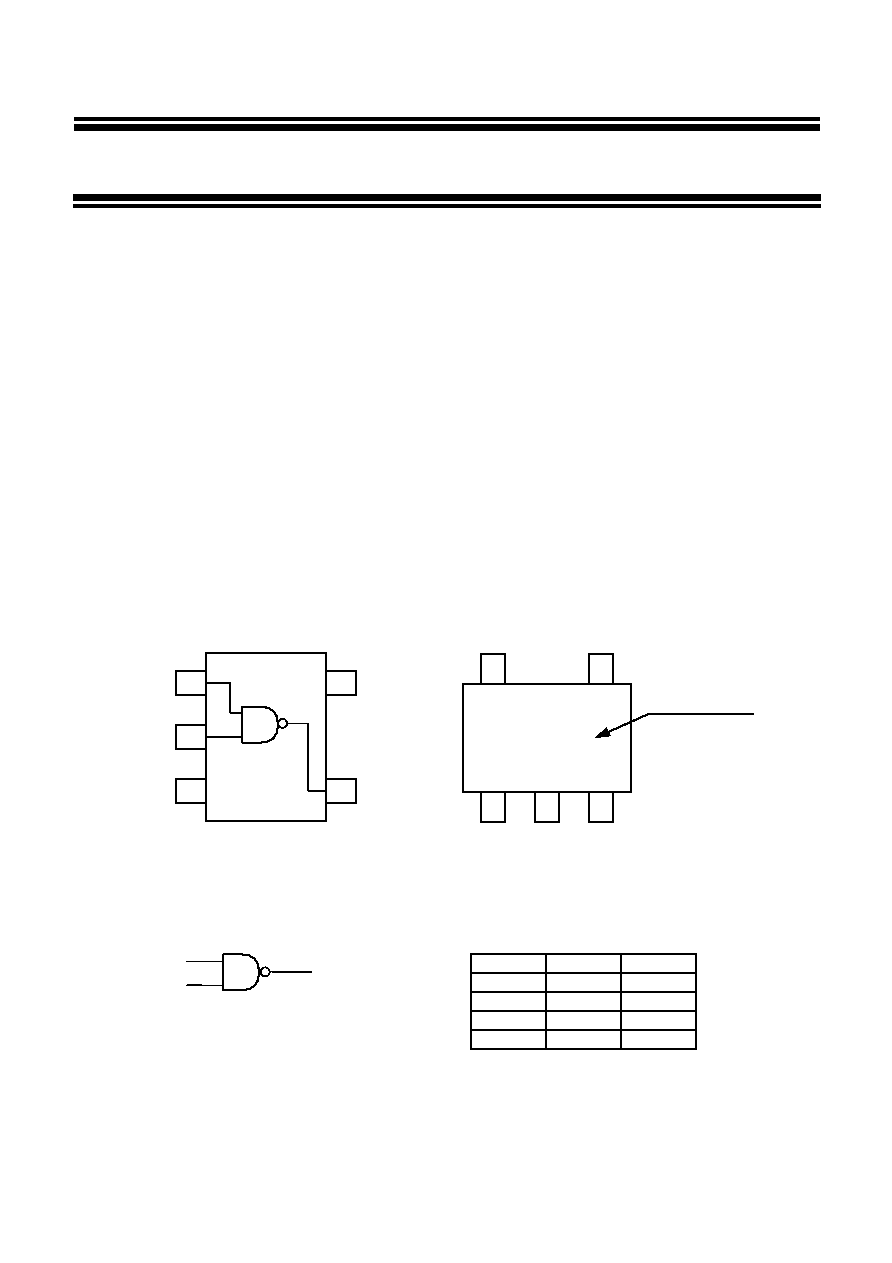

Pin Assignment
Marking
Logic Diagram
True Values
A
B
Y
L
H
L
H
L
H
L
3
2
1
4
(Top view)
5
5V1
OUT Y
1
IN B
IN A
GND
VCC
2
3
4
5
(Top view)
Model name
IN B
IN A
OUT Y
