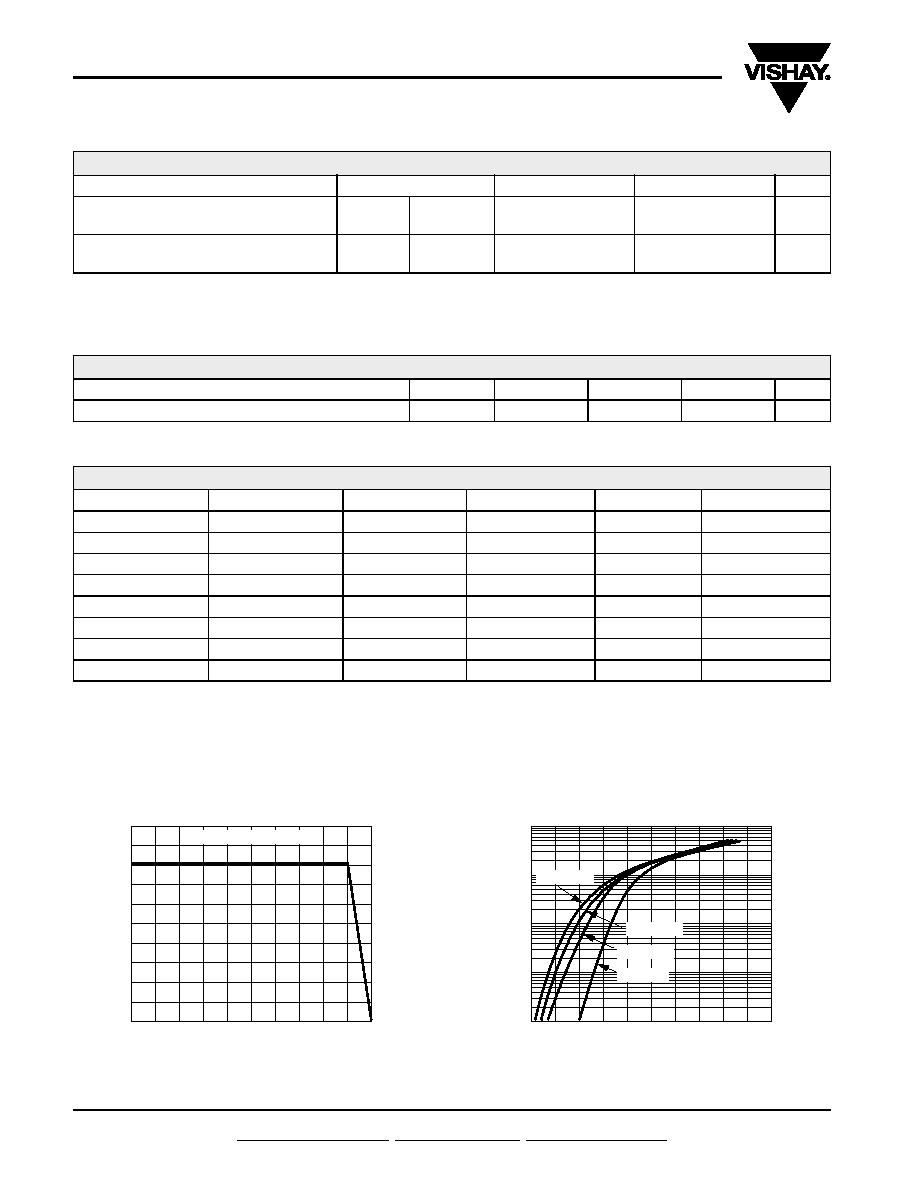

SBL10L30, SBLF10L30, SBLB10L30
Vishay General Semiconductor
www.vishay.com
For technical questions within your region, please contact one of the following:
PDD-Americas@vishay.com, PDD-Asia@vishay.com, PDD-Europe@vishay.com
Document Number: 88724
Revision: 07-May-08
2
Note:
(1) Pulse test: 300 s pulse width, 2 % duty cycle
Note:
(1) Automotive grade AEC Q101 qualified
RATINGS AND CHARACTERISTICS CURVES
(TA = 25 °C unless otherwise noted)
ELECTRICAL CHARACTERISTICS (TC = 25 °C unless otherwise noted)
PARAMETER
TEST CONDITIONS
SYMBOL
VALUE
UNIT
Maximum instantaneous forward voltage (1)
IF = 10 A
TJ = 25 °C
TJ = 125 °C
VF
0.52
0.43
V
Maximum instantaneous reverse current at DC
blocking voltage (1)
TJ = 25 °C
TJ = 125 °C
IR
1.0
100
mA
THERMAL CHARACTERISTICS (TC = 25 °C unless otherwise noted)
PARAMETER
SYMBOL
SBL
SBLF
SBLB
UNIT
Typical thermal resistance from junction to case per leg
RθJC
4.3
4.8
4.3
°C/W
ORDERING INFORMATION (Example)
PACKAGE
PREFERRED P/N
UNIT WEIGHT (g)
PACKAGE CODE
BASE QUANTITY
DELIVERY MODE
TO-220AC
SBL10L30-E3/45
1.80
45
50/tube
Tube
ITO-220AC
SBLF10L30-E3/45
1.94
45
50/tube
Tube
TO-263AB
SBLB10L30-E3/45
1.33
45
50/tube
Tube
TO-263AB
SBLB10L30-E3/81
1.33
81
800/reel
Tape and reel
TO-220AC
SBL10L30HE3/45 (1)
1.80
45
50/tube
Tube
ITO-220AC
SBLF10L30HE3/45 (1)
1.94
45
50/tube
Tube
TO-263AB
SBLB10L30HE3/45 (1)
1.33
45
50/tube
Tube
TO-263AB
SBLB10L30HE3/81 (1)
1.33
81
800/reel
Tape and reel
Figure 1. Forward Current Derating Curve
0
2.5
5
7.5
12.5
50
100
150
10
Resistive or Inductive Load
A
v
er
age
F
o
rw
ard
Re
ctified
C
u
rrent
(A)
Case Temperature (°C)
Figure 2. Typical Instantaneous Forward Characteristics
100
10
1
0.1
0.01
0
0.2
0.6
0.4
0.8
1.0
Instantaneous Forward Voltage (V)
Instantaneo
u
s
F
o
rw
ard
C
u
rrent
(A)
T
J = 100 °C
T
J = 150 °C
T
J = 125 °C
T
J = 25 °C
