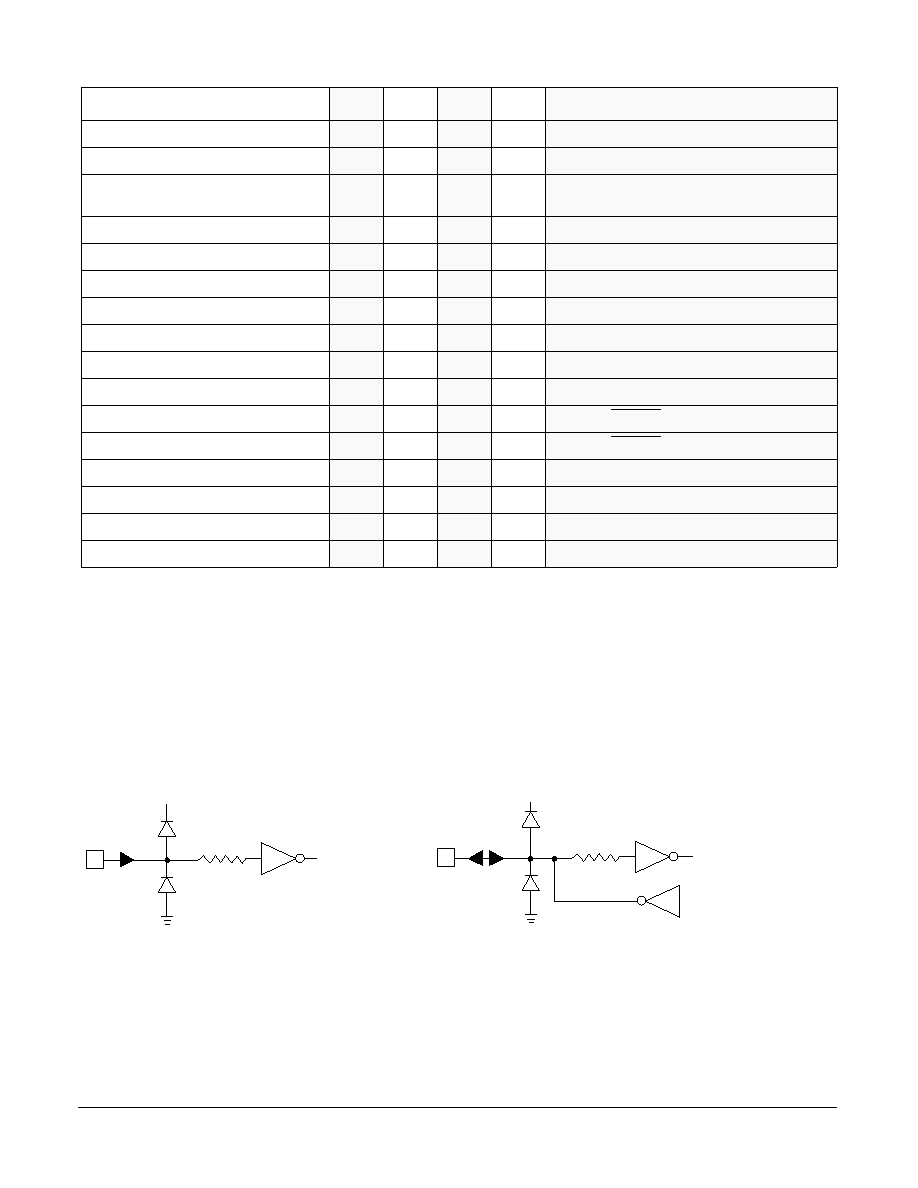

2–3
SCD55100/55101/55102/55103/55104
Electrical Characteristics (over Operating Temperature)
Notes:
1. Peak current=53 X ICC.
2. Unused inputs must be tied high.
3. Contact Siemens for 3.3 volt operation.
4. External oscillator must be stopped if being used to maintain an ICC<50
Input/Output Circuits
Figures 3 and 4 show the input and output resistor/diode networks used
for ESD protection and to eliminate substrate latch-up caused by input
voltage over/under shoot.A.
Figure 3. Inputs
Figure 4. Clock I/O
Parameter
Min.
Typ.
Max.
Units
Condition
VCC
4.5
5.0
5.5
V
ICC (Power Down Mode) (4)
50
A
VCC=5 V, all inputs=0 V or VCC
ICC 10 digits, 16 dots/character
250
365
mA
VCC=5 V, “#” displayed in all 8 digits at 100%
brightness at 25
°C
IIL Input Current
–10
A
VCC=5 V, VIN=0 V (all inputs)
IIH Input Current
+10
A
VCC=VIN=5.0 V (all inputs)
VIH
3.5
V
VCC=4.5 to 5 V
VIL
1.5
V
VCC=4.5 to 5 V
IOH (Clk I/O)
–8.9
mA
VCC=4.5 V, VOH=2.4 V
IOL (Clk I/O)
1.6
mA
VCC=4.5 V, VOH=0.4 V
θ
JC-PIN
31
°C/W
Fext External Clock Input Frequency
120
347
KHz
VCC=5 V, CLKSEL=0
FOSC Internal Clock Input Frequency
120
347
KHz
VCC=5 V, CLKSEL=1
Clock I/O Bus Loading
240
pF
Clock Out Rise Time
500
ns
VCC=4.5 V, VOH=2.4 V
Clock Out Fall Time
500
ns
VCC=4.5 V, VOH=2.4 V
FM, Digit
375
768
1086
Hz
VCC
1 K
GND
input
VCC
1 K
GND
input/output
