參數資料
| 型號： | SN74LS145D |
| 廠商： | ON SEMICONDUCTOR |
| 元件分類： | 通用總線功能 |
| 英文描述： | 1-of-10 Decoder / Drvier Open-Collector |
| 中文描述： | LS SERIES, DECIMAL DECODER/DRIVER, INVERTED OUTPUT, PDSO16 |
| 封裝： | PLASTIC, SOIC-16 |
| 文件頁數： | 1/8頁 |
| 文件大小： | 104K |
| 代理商： | SN74LS145D |

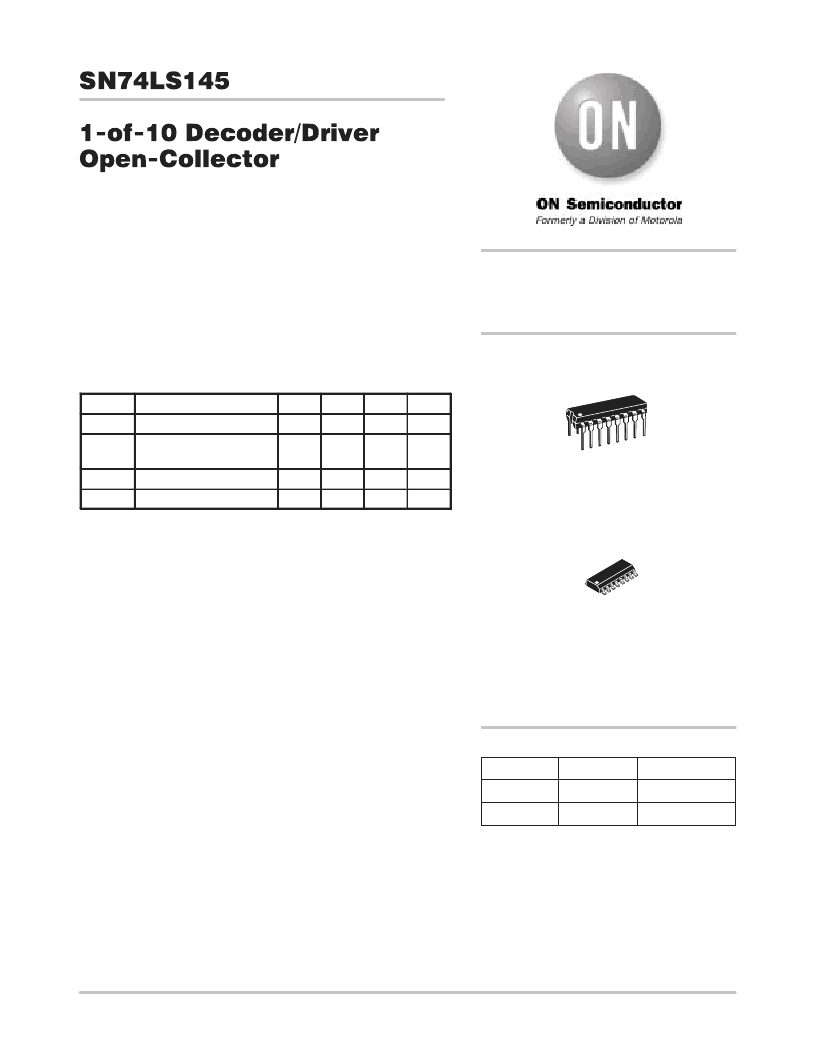

Semiconductor Components Industries, LLC, 1999
December, 1999 – Rev. 6
1
Publication Order Number:
SN74LS145/D
The SN74LS145, 1-of-10 Decoder/Driver, is designed to accept
BCD inputs and provide appropriate outputs to drive 10-digit
incandescent displays. All outputs remain off for all invalid binary
input conditions. It is designed for use as indicator/relay drivers or as
an open-collector logic circuit driver. Each of the high breakdown
output transistors will sink up to 80 mA of current. Typical power
dissipation is 35 mW. This device is fully compatible with all TTL
families.
Low Power Version of 74145
Input Clamp Diodes Limit High Speed Termination Effects
GUARANTEED OPERATING RANGES
Symbol
Parameter
Min
Typ
Max
Unit
V
CC
Supply Voltage
4.75
5.0
5.25
V
T
A
Operating Ambient
Temperature Range
0
25
70
°
C
V
OH
Output Voltage – High
15
V
I
OL
Output Current – Low
24
mA
LOW
POWER
SCHOTTKY
Device
Package
Shipping
ORDERING INFORMATION
SN74LS145N
16 Pin DIP
2000 Units/Box
SN74LS145D
16 Pin
SOIC
D SUFFIX
CASE 751B
http://onsemi.com
2500/Tape & Reel
PLASTIC
N SUFFIX
CASE 648
16
1
16
1
