TLE 8201R
Data Sheet Rev. 2.0
35
2006-06-07
4.6
Power-Outputs 8 - 11 (Lamp drivers)
Outputs 8 - 11 are a high-side switches intended to drive ohmic loads 5W or 10W lamp
(bulb) loads.
4.6.1
Protection and Diagnosis
4.6.1.1
Short Circuit of Output to Ground
The high-side switches are protected against short to GND.
The high-side switches Out 8 - 11 are protected against short to GND.
Short Circuit during switch-on
During switch-on of an output a current an voltage level is used to check for a short
circuit. If a switch is turned on and the short circuit condition is valid after
t
dSDon8 the
output transistor is turned off and the corresponding diagnosis bit is set. A short circuit
condition is valid if the current rises above the shutdown threshold
I
SD8 and the voltage
at the output stays below VSD8. During the delay time, the current is limited to ISC8 as
shown in Figure 16

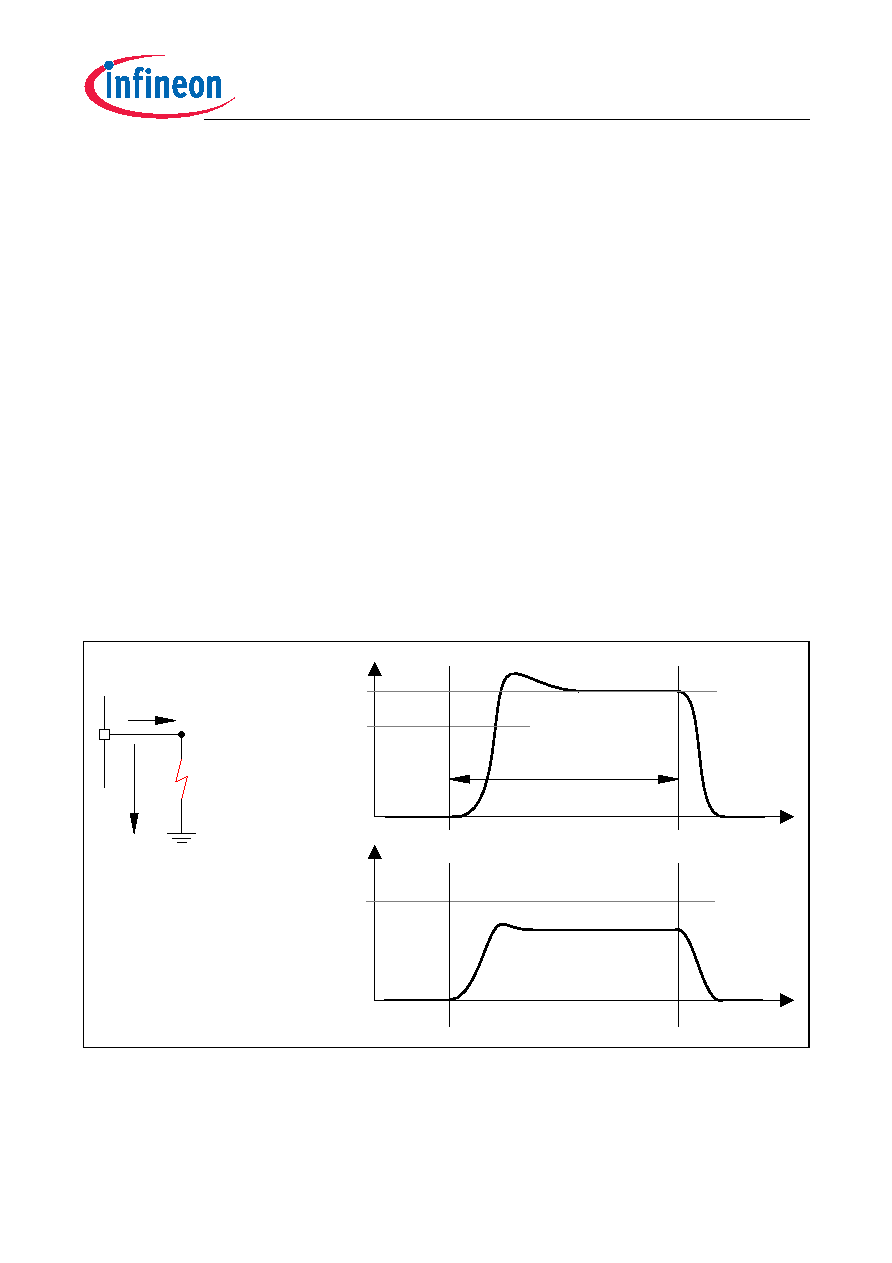

Figure 16
Short circuit protection during switch-on
tdSDon8
ISC8
ISD8
I
OUT
OUT 8...11
short toGND
t
V
OUT
V
SD8
V
OUT
I
OUT
