TLV1504, TLV1508
2.7V TO 5.5V, 10BIT, 200KSPS, 4/8CHANNEL, LOW POWER
SERIAL ANALOGTODIGITAL CONVERTERS WITH AUTOPOWERDOWN
SLAS251A DECEMBER 1999 REVISED JANUARY 2003
5
POST OFFICE BOX 655303
DALLAS, TEXAS 75265
detailed description (continued)
Charge
Redistribution
DAC
Control
Logic
_
+
REFM
Ain
ADC Code

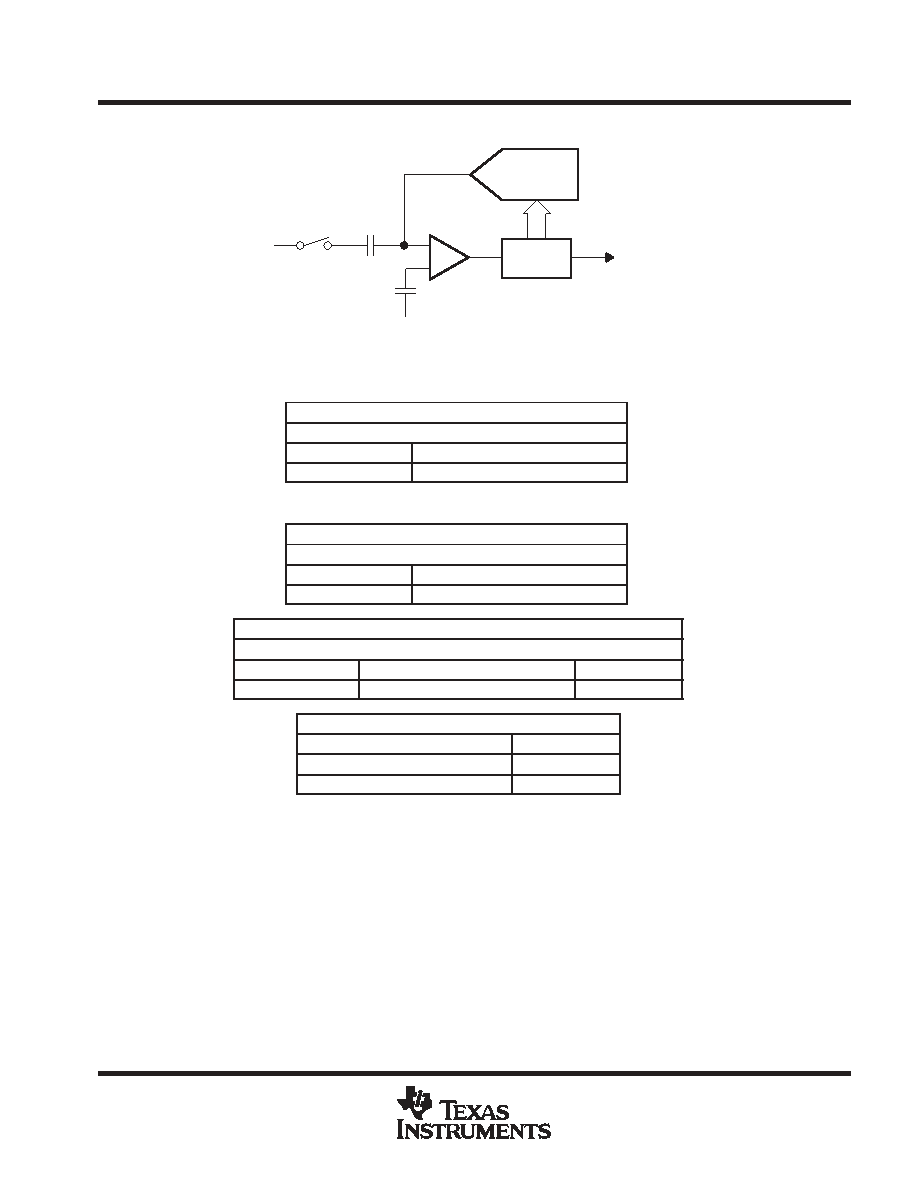

Figure 1. Simplified Model of the Successive-Approximation System
serial interface
INPUT DATA FORMAT
MSB
LSB
D15D12
D11D0
Command ID[15:12]
Configuration data field ID[11:0]
Input data is binary. All trailing blanks can be filled with zeros.
OUTPUT DATA FORMAT READ CFR
MSB
LSB
D15D12
D11D0
Don’t care
Register content OD[11:0]
OUTPUT DATA FORMAT FIFO READ
MSB
LSB
D15D12
D11D2
D1, D0
Don’t care
FIFO content OD[9:0]
Don’t care
OUTPUT DATA FORMAT CONVERSION
MSB
LSB
D15D6
D5D0
Conversion result OD[9:0]
Don’t care
The output data format is binary (unipolar straight binary).
binary
Zero scale code = 000h, Vcode = VREFM
Full scale code = 3FFh, Vcode = VREFP 1 LSB
