TPS2393A
SLUS610 JULY 2004
7
www.ti.com

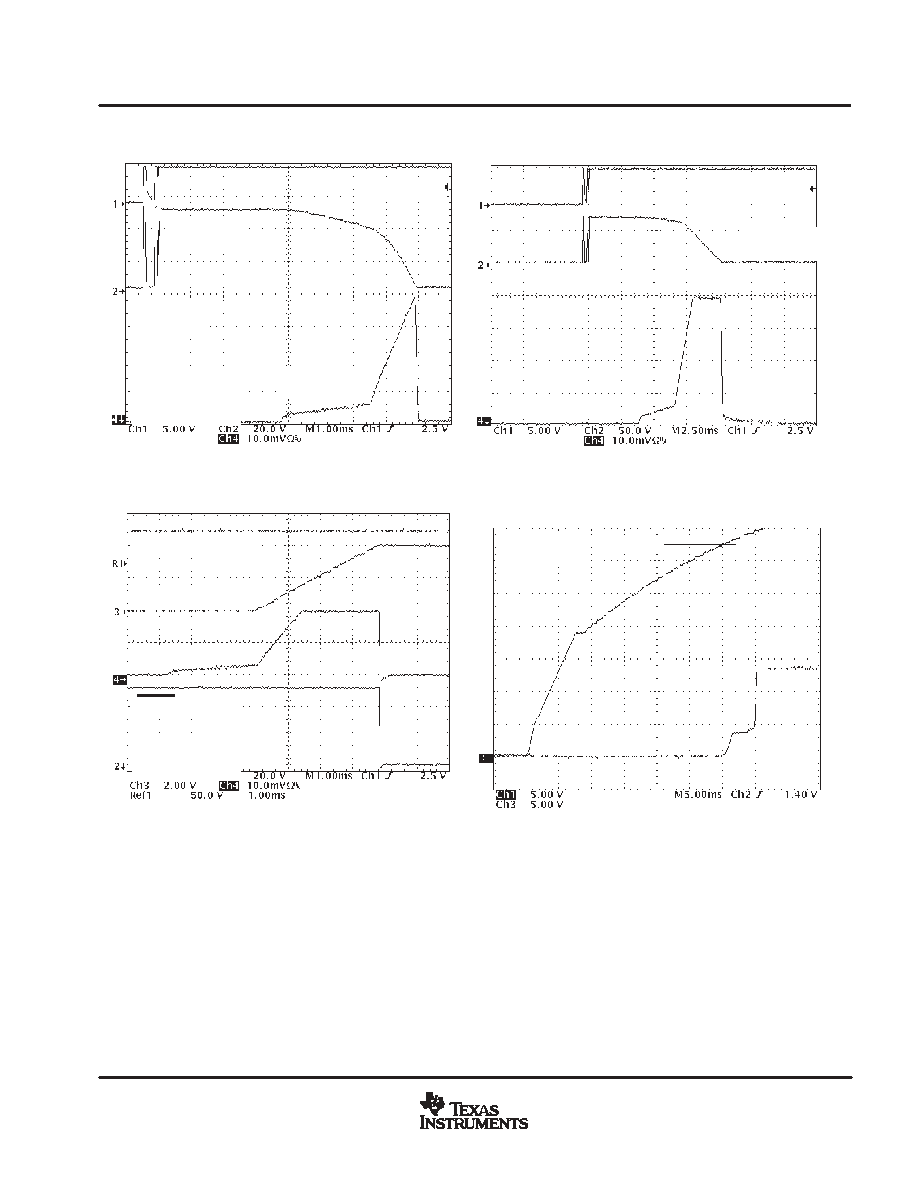

TYPICAL CHARACTERISTICS
Figure 1. Live Insertion Event VIN = 48 V
EN (5 V/div)
VDRAIN
(20 V/div)
CONTACT
BOUNCE
ILOAD
(500 mA/div)
CIRAMP = 3900
pF
CFLT = 0.1 F
CLOAD = 50 F
t Time 1 ms / div
Figure 2. Live Insertion Event VIN = 70 V
t Time 2.5 ms / div
EN (5 V/div)
VDRAIN
(50 V/div)
CONTACT
BOUNCE
ILOAD
(500 mA/div)
CLOAD = 100 F
Figure 3. Turn-On Into Shorted Load
FLTTIME (2 V/div)
VDRAIN (50 V/div)
FAULT (20 V/div)
ILOAD (1 A/div)
CIRAMP = 3900
pF
CFLT = 0.047 F
t Time 1 ms / div
Figure 4. UVLO Protection, Supply Rising
RTN (5 V/div)
GATE (5 V/div)
CLOAD = 50
F
VUVLO_L
t Time 5 ms / div
