www.ti.com

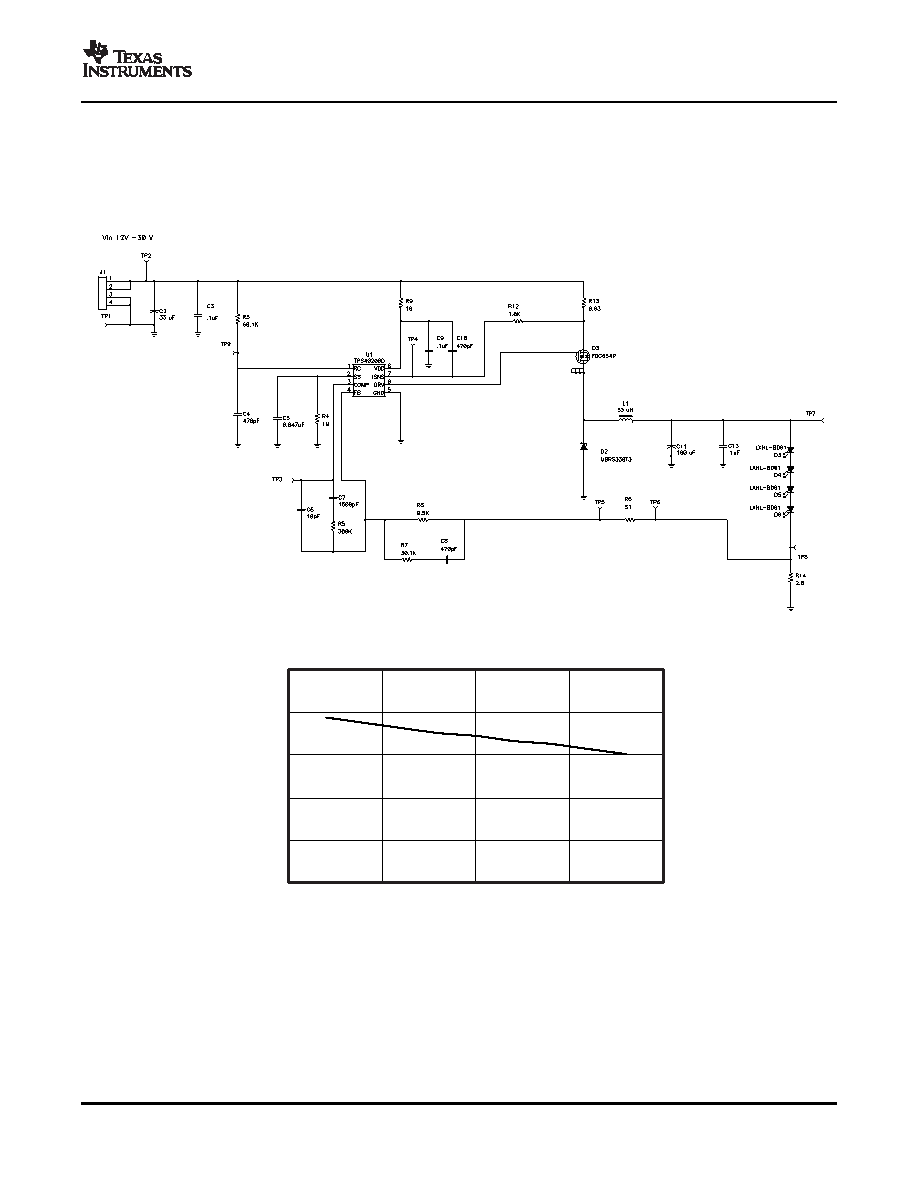

Application 3: Wide Input Voltage LED Constant-Current Driver
+
50
60
70
80
90
100
10.0
15.0
20.0
25.0
30.0
InputVoltage-V
Efficiency-%
SGLS371 – JANUARY 2007
This application uses the TPS40200 as a buck controller that drives a string of LED diodes. The feedback point
for this circuit is a sense resistor in series with this string. The low 0.7-V reference minimizes power wasted in
this resistor, and maintains the LED current at a value given by 0.7/RSENSE. As the input voltage is varied, the
duty cycle changes to maintain the LED current at a constant value so that the light intensity does not change
with large input voltage variations.
Figure 46. Wide Input Voltage-Range LED Driver
Figure 47. Efficiency vs Input Voltage
33
