| 型號： | TR250-120 |
| 英文描述： | PolySwitch PTC Devices Overcurrent Protection Device |
| 中文描述： | 的PolySwitch PTC器件過電流保護裝置 |
| 文件頁數： | 1/1頁 |
| 文件大小： | 25K |
| 代理商： | TR250-120 |
Tyco / Electronics
Raychem Circuit Protection
308 Constitution Drive
Menlo Park, CA 94025-1164
Phone: 800-227-4856
Fax: 800-227-4866
PolySwitch
PTC Devices
Overcurrent Protection Device
PRODUCT: TR250-120
DOCUMENT: SCD 22547
PCN: 018960, 395235
REV LETTER: J
REV DATE: JANUARY 14, 2002
PAGE NO.: 1 OF 1
Specification Status:
RELEASED
Max Electrical Rating at 20
°
C
Operating
Voltage: 60V
DC
Fault
Voltage: 250V
RMS
Interrupt Current: 3A
RMS
Lead Material : 22 AWG Sn/Pb plated
copper
Marking:
Raychem Logo
20
Lot Identification
Part Identification

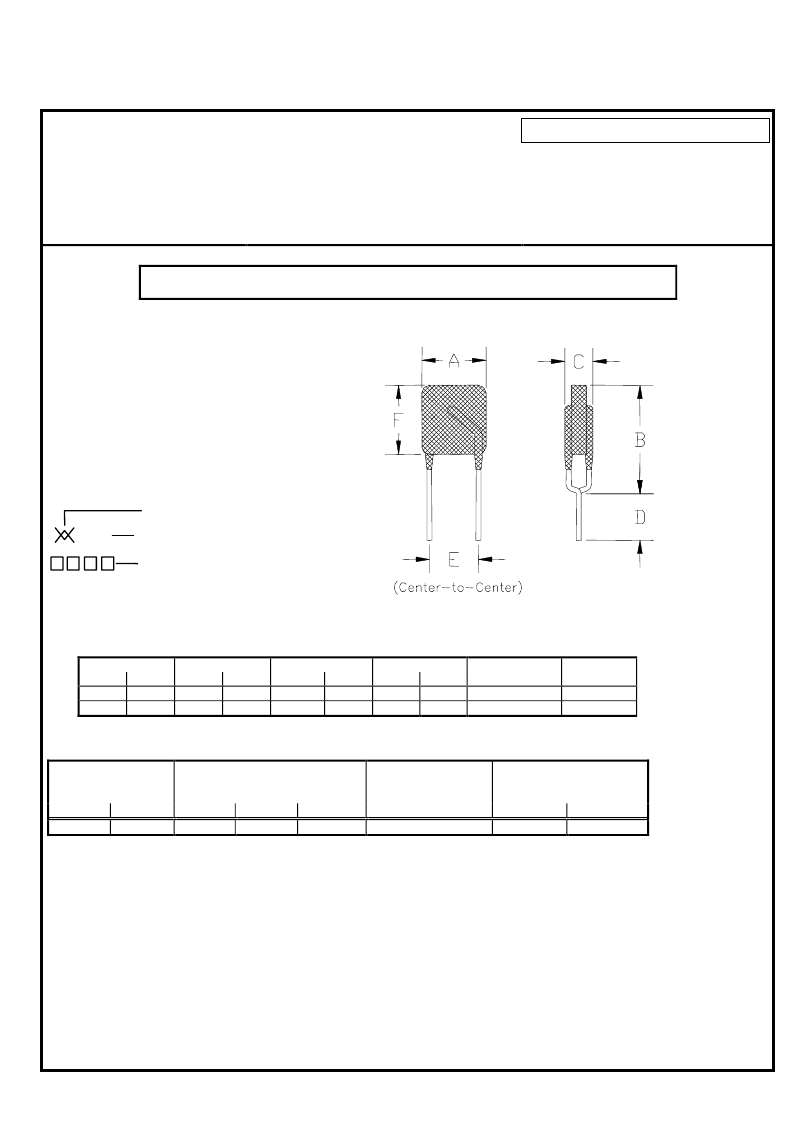

TABLE I. DIMENSIONS:
A
Min
Max
--
6.5
--
(0.256)
mm:
in:
B
C
D
E
F
Min
--
--
Max
11.0
(0.433)
Min
--
--
Max
4.6
(0.180) (0.185)
Min
4.7
Max
--
--
Nom
5.0
(0.197)
Max
7.0
(0.276)
TABLE II. PERFORMANCE RATINGS @ 20
°
C (unless otherwise noted):
IHOLD (A)
RESISTANCE (
)
@ 20° C
TIME TO TRIP
@ 1A
OPERATING
TEMPERATURE (°C)
MIN
-40
20°C
0.120
70°C
0.060
R MIN
4.0
R MAX
8.0
R
1 MAX
*
16.0
Seconds, Typical
1.5
MAX
85
*Maximum device resistance at
20°C measured 1 hour post trip.
Additional Rating @ 20°C
Lightning Withstand:
Reference Documents:
Precedence:
Effectivity:
CAUTION:
ITU @ 1.5KV
Storage Temperature:
-40° to 85° C
PS300
This specification takes precedence over documents referenced herein.
Reference documents shall be the issue in effect on the date of invitation for bid.
Operation beyond the rated voltage or current may result in rupture, electrical arcing or flame.
