參數資料
| 型號： | ZXCT1010E5TA |
| 廠商： | Diodes Inc |
| 文件頁數： | 7/9頁 |
| 文件大?。?/td> | 184K |
| 描述： | IC CURRENT MONITOR 1% SOT-23-5 |
| 產品培訓模塊： | Designing with Zetex Current Monitors |
| 標準包裝： | 1 |
| 功能： | 電流監控器 |
| 檢測方法： | 高端 |
| 精確度： | ±1% |
| 輸入電壓： | 2.5 V ~ 20 V |
| 電流 - 輸出： | 10mA |
| 工作溫度： | -40°C ~ 85°C |
| 安裝類型： | 表面貼裝 |
| 封裝/外殼： | SC-74A，SOT-753 |
| 供應商設備封裝： | SOT-23-5 |
| 包裝： | 標準包裝 |
| 產品目錄頁面： | 1478 (CN2011-ZH PDF) |
| 其它名稱： | ZXCT1010DKR |
ISSUE 10 - JULY 2007
ZXCT1010
7
PCB trace shunt resistor for low cost
solution

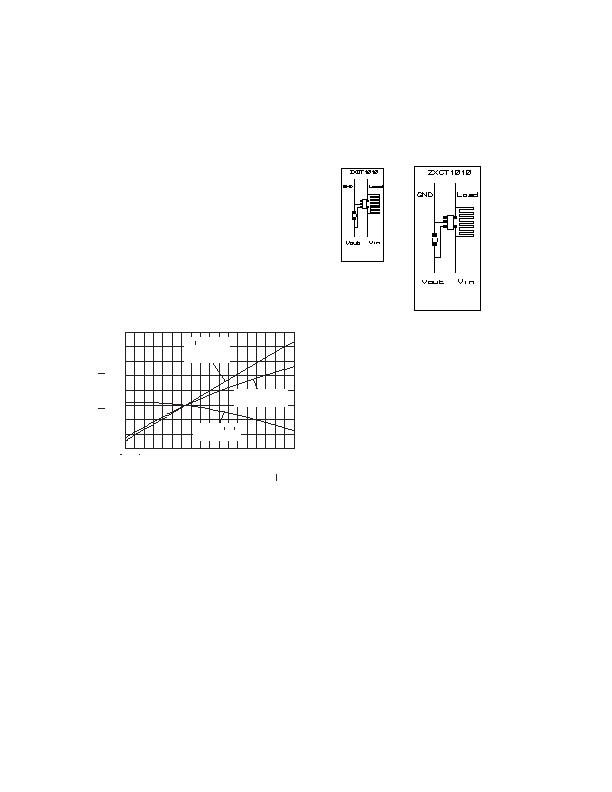

The figure below shows output characteristics of the
devicewhenusingaPCBresistivetraceforalowcost
solution in replacement for a conventional shunt
resistor. The graph shows the linear rise in voltage
acrossthe resistor due to the PTC of the material and
demonstrates how this rise in resistance value over
temperaturecompensatesfortheNTCofthedevice.
The figure opposite shows a PCB layout suggestion.
The resistor section is 25mm x 0.25mm giving
approximately 150m?using 1oz copper. The data
for the normalised graph was obtained using a 1A
load current and a 100?nbsp output resistor. An
electronic version of the PCB layout is available at
www.zetex.com/isense
APPLICATIONS INFORMATION (Continued)
Layout shows area of shunt
resistor compared to SOT23-5
package. Not actual size
Actual Size
