參數資料
| 型號： | 575102B00000G |
| 廠商： | Aavid Thermalloy |
| 文件頁數： | 105/116頁 |
| 文件大小： | 0K |
| 描述： | HEATSINK TO-220 CLIP-ON BLK |
| 產品培訓模塊： | How to Select a Heat Sink |
| 產品目錄繪圖： | 575102B00000G |
| 標準包裝： | 1,000 |
| 類型： | 插件板級 |
| 冷卻式包裝： | TO-220 |
| 固定方法： | 夾 |
| 形狀： | 矩形 |
| 長度： | 0.750"（19.05mm） |
| 寬： | 1.120"（28.45mm） |
| 機座外的高度（散熱片高度）： | 0.440"（11.18mm） |
| 溫升時的功耗： | 1W @ 20°C |
| 在強制氣流下的熱敏電阻： | 在 400 LFM 時為6.0°C/W |
| 自然環境下的熱電阻： | 16.8°C/W |
| 材質： | 鋁 |
| 材料表面處理： | 黑色陽極化處理 |
| 其它名稱： | 575102B00000 5751B HS116 |
第1頁第2頁第3頁第4頁第5頁第6頁第7頁第8頁第9頁第10頁第11頁第12頁第13頁第14頁第15頁第16頁第17頁第18頁第19頁第20頁第21頁第22頁第23頁第24頁第25頁第26頁第27頁第28頁第29頁第30頁第31頁第32頁第33頁第34頁第35頁第36頁第37頁第38頁第39頁第40頁第41頁第42頁第43頁第44頁第45頁第46頁第47頁第48頁第49頁第50頁第51頁第52頁第53頁第54頁第55頁第56頁第57頁第58頁第59頁第60頁第61頁第62頁第63頁第64頁第65頁第66頁第67頁第68頁第69頁第70頁第71頁第72頁第73頁第74頁第75頁第76頁第77頁第78頁第79頁第80頁第81頁第82頁第83頁第84頁第85頁第86頁第87頁第88頁第89頁第90頁第91頁第92頁第93頁第94頁第95頁第96頁第97頁第98頁第99頁第100頁第101頁第102頁第103頁第104頁當前第105頁第106頁第107頁第108頁第109頁第110頁第111頁第112頁第113頁第114頁第115頁第116頁
89
L
ABOR
SA
VING
HEA
T
SINK
T
O
BO
ARD
&
D
EVICE
T
O
H
EA
T
S
INK
MOUNT
S
EUROPE
ASIA
Italy Tel: +39 051 764011 email: sales.it@aavid.com
United Kingdom Tel: +44 1793 401400 email: sales.uk@aavid.com
Singapore Tel: +65 6362 8388 email: sales@aavid.com.sg
Taiwan Tel: +886 (2) 2698-9888 email: sales@aavid.com.tw
AMERICA
USA Tel: +1 (603) 224-9988 email: info@aavid.com
www.aavidthermalloy.com

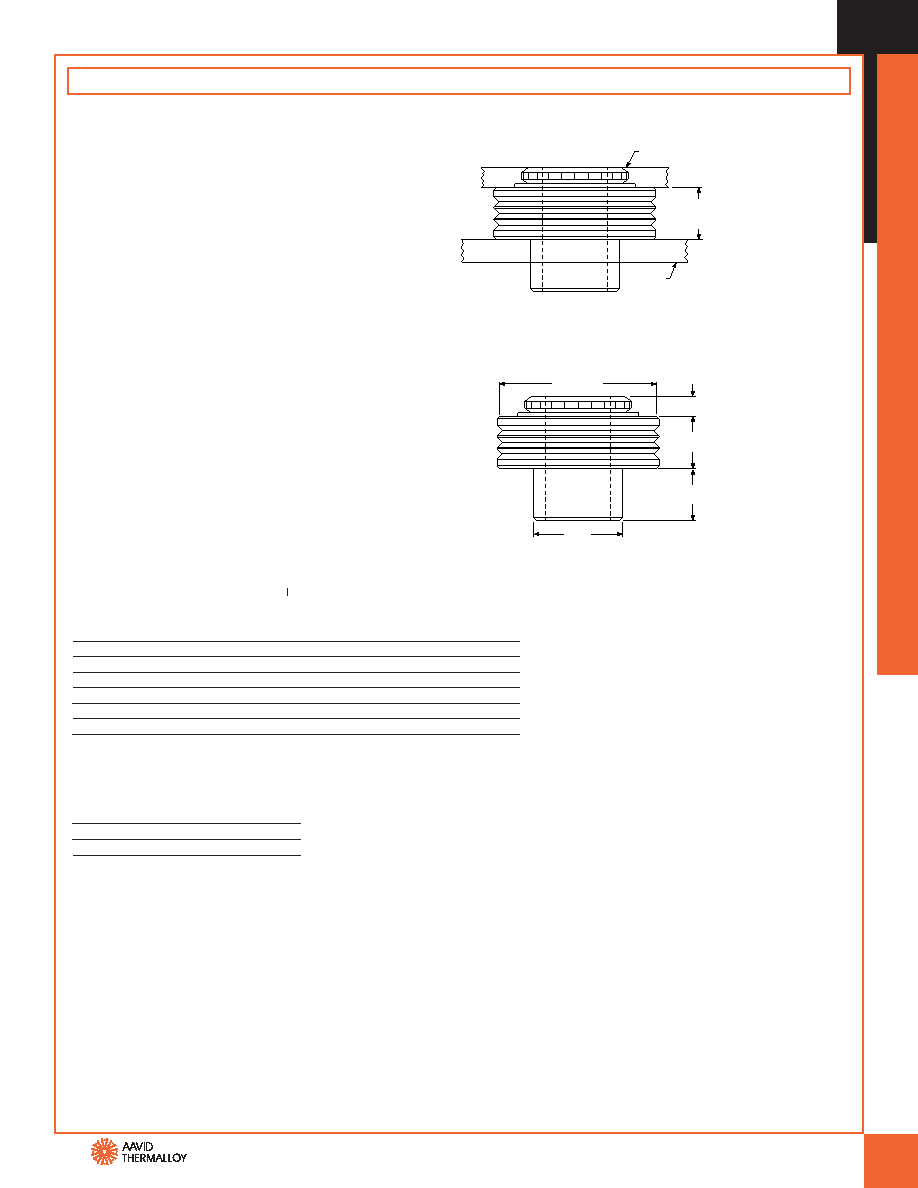

Wave-On
TM Mounts
Wave-OnTM Mounts
"D"
"C"
"B"
"A"
7.92
(0.312)
Ordering code
Model
“A” Dim
“B” Dim
“C” Dim
“D” Dim
01
E
4.32 (0.170)
2.54 (0.100)
0.96 (0.038)
#6-32
02
EA
3.43 (0.135)
2.54 (0.100)
0.96 (0.038)
#4-40
03
EG
3.43 (0.135)
2.54 (0.100)
1.14 (0.045)
0.96 (0.038)
#4-40
04
EH
4.32 (0.170)
3.43 (0.135)
2.54 (0.100)
0.96 (0.038)
#6-32
05
EK
4.32 (0.170)
2.54 (0.100)
1.14 (0.045)
0.96 (0.038)
#6-32
07
EM
4.32 (0.170)
2.54 (0.100)
0.96 (0.038)
3.5MM
09
ER
4.32 (0.170)
2.54 (0.100)
5.08 (0.200)
0.96 (0.038)
#6-32
Solderable mounts can be factory installed to practically
every board-mountable heat sink and flat sided extrusion.
The female threaded through holes permit pre-assembly
to the semiconductor via machine screws , allowing the
heat sink/semiconductor package to be treated as one unit
when fitted in PC board through holes for wave soldering.
Threaded
thru holes
PCB
thickness “T”
Model
EA, EG
3.68 (0.145)
1.57 (0.062)
E, EK, EM, ER
4.75 (0.187)
1.57 (0.062)
EH
4.75 (0.187)
2.29 (0.090)
Dia of PCB plated
thru hole
ORDERING INFORMATION
example part
FEATURES
Saves production time and cost
Cuts production steps by half
Factory installation eliminates steps
Permits soldering in one step
All the benefits of female threaded mount
Automated fastening
Excellent solderability
Better thermal performance
Built in stand-off adds air space between PCB
and heat sink for improved air flow and easier
cleaning
No lockwashers, nuts or separate
mounts with various thread lengths
574802B0 _ _ 00G
Ordering code
DIM "C"
STAND-OFF LENGTH
DIM "T"
PC BOARD
HEAT SINK
Typical Wave-On
TM mount installation
