| 型號： | 575102B00000G |
| 廠商： | Aavid Thermalloy |
| 文件頁數： | 81/116頁 |
| 文件大小： | 0K |
| 描述： | HEATSINK TO-220 CLIP-ON BLK |
| 產品培訓模塊： | How to Select a Heat Sink |
| 產品目錄繪圖： | 575102B00000G |
| 標準包裝： | 1,000 |
| 類型： | 插件板級 |
| 冷卻式包裝： | TO-220 |
| 固定方法： | 夾 |
| 形狀： | 矩形 |
| 長度： | 0.750"（19.05mm） |
| 寬： | 1.120"（28.45mm） |
| 機座外的高度（散熱片高度）： | 0.440"（11.18mm） |
| 溫升時的功耗： | 1W @ 20°C |
| 在強制氣流下的熱敏電阻： | 在 400 LFM 時為6.0°C/W |
| 自然環境下的熱電阻： | 16.8°C/W |
| 材質： | 鋁 |
| 材料表面處理： | 黑色陽極化處理 |
| 其它名稱： | 575102B00000 5751B HS116 |
第1頁第2頁第3頁第4頁第5頁第6頁第7頁第8頁第9頁第10頁第11頁第12頁第13頁第14頁第15頁第16頁第17頁第18頁第19頁第20頁第21頁第22頁第23頁第24頁第25頁第26頁第27頁第28頁第29頁第30頁第31頁第32頁第33頁第34頁第35頁第36頁第37頁第38頁第39頁第40頁第41頁第42頁第43頁第44頁第45頁第46頁第47頁第48頁第49頁第50頁第51頁第52頁第53頁第54頁第55頁第56頁第57頁第58頁第59頁第60頁第61頁第62頁第63頁第64頁第65頁第66頁第67頁第68頁第69頁第70頁第71頁第72頁第73頁第74頁第75頁第76頁第77頁第78頁第79頁第80頁當前第81頁第82頁第83頁第84頁第85頁第86頁第87頁第88頁第89頁第90頁第91頁第92頁第93頁第94頁第95頁第96頁第97頁第98頁第99頁第100頁第101頁第102頁第103頁第104頁第105頁第106頁第107頁第108頁第109頁第110頁第111頁第112頁第113頁第114頁第115頁第116頁
67
THRU
HOLE
DISCRETE
SEMIC
O
NDUCT
O
R
P
A
C
K
A
GES
EUROPE
ASIA
Italy Tel: +39 051 764011 email: sales.it@aavid.com
United Kingdom Tel: +44 1793 401400 email: sales.uk@aavid.com
Singapore Tel: +65 6362 8388 email: sales@aavid.com.sg
Taiwan Tel: +886(2) 2698-9888 email: sales@aavid.com.tw
AMERICA
USA Tel: +1 (603) 224-9988 email: info@aavid.com
www.aavidthermalloy.com
SIPS
ORDERING INFORMATION
7148

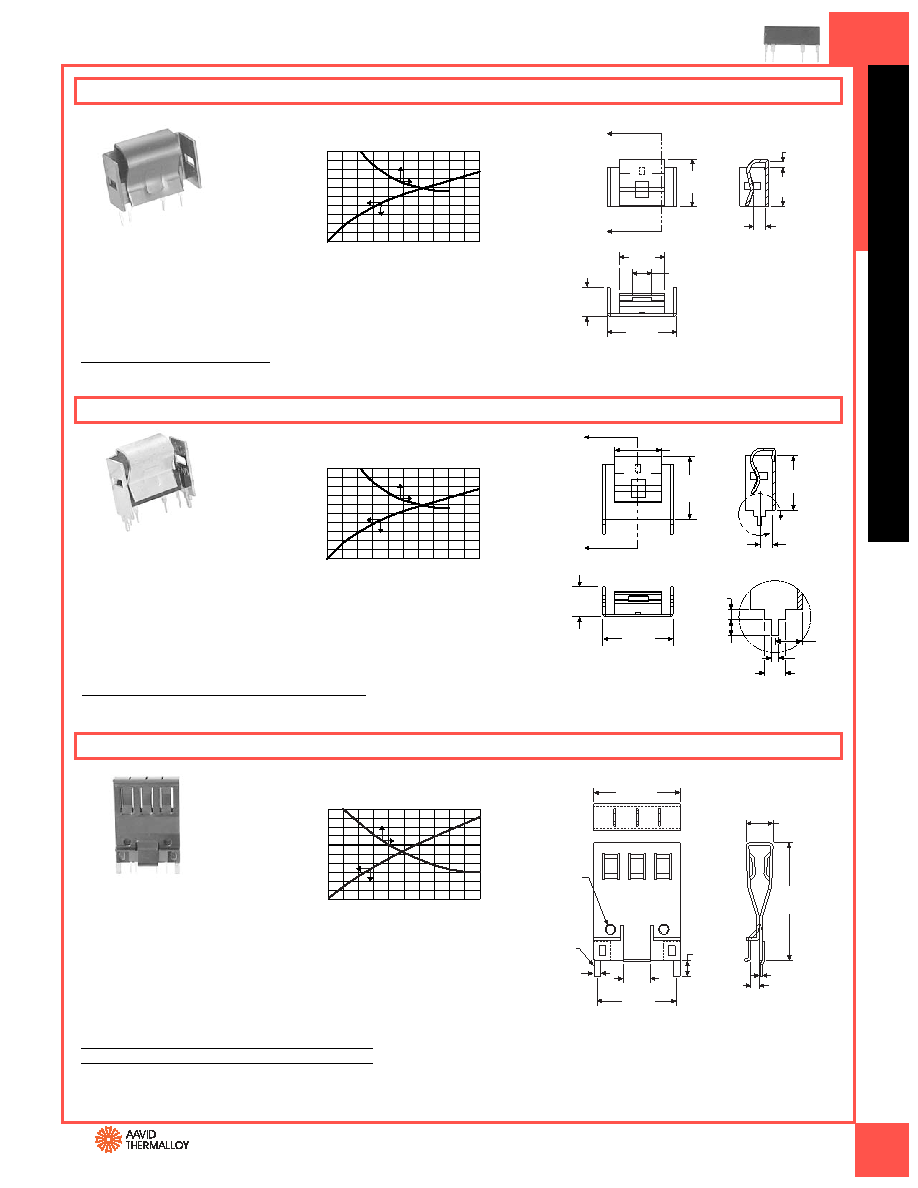

Copper channel style slide on heat sink featuring an integrated clip and solderable tabs
