REV. B
–14–
AD8351
EVALUATION BOARD
An evaluation board is available for experimentation. Various
parameters such as gain, common-mode level, and input and
output network configurations can be modified through minor
resistor changes. The schematic and evaluation board artwork
are presented in Figures 15, 16, and 17.
Figure 16. Component Side Layout
Figure 17. Component Side Silkscreen
2
1
3
4
5
9
10
8
7
6
PWUP
VOCM
RGP1
VPOS
INHI
OPHI
INLO
OPLO
RGP2
COMM
AD8351
10 PIN mSOIC
R2
24.9
R1
100
R7
0
R5
0
R8
0
R4
24.9
R3
OPEN
R12
0
J1
RF_IN+
J2
RF_IN–
R15
0
R16
0
C6
100nF
C7
100nF
R10
61.9
T2
1:1
ETC1-1-13
(MACOM)
R14
0
R13
OPEN
R11
61.9
R9
61.9
J3
RF_OUT+
J4
RF_OUT–
C3
0.1 F
R6
OPEN
R17
0
C2
100nF
AGND
VPOS
E
V
V
A
P1
R18
0
W1
C4
100nF
C5
100nF
T1
1:1
ETC1-1-13
(MACOM)
C10
100nF
C9
100nF
T3
1:1
ETC1-1-13
(MACOM)
J5
TEST IN2
T4
1:1
ETC1-1-13
(MACOM)
J6
TEST OUT2

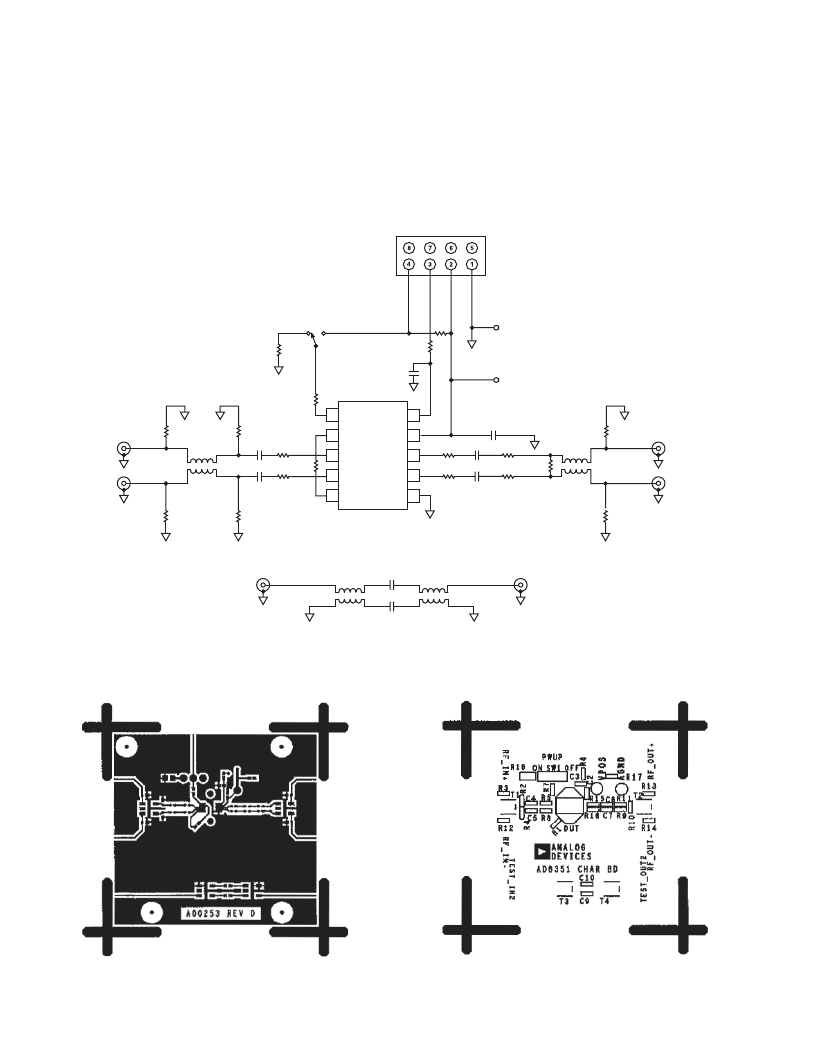

Figure 15. Evaluation Board Schematic
