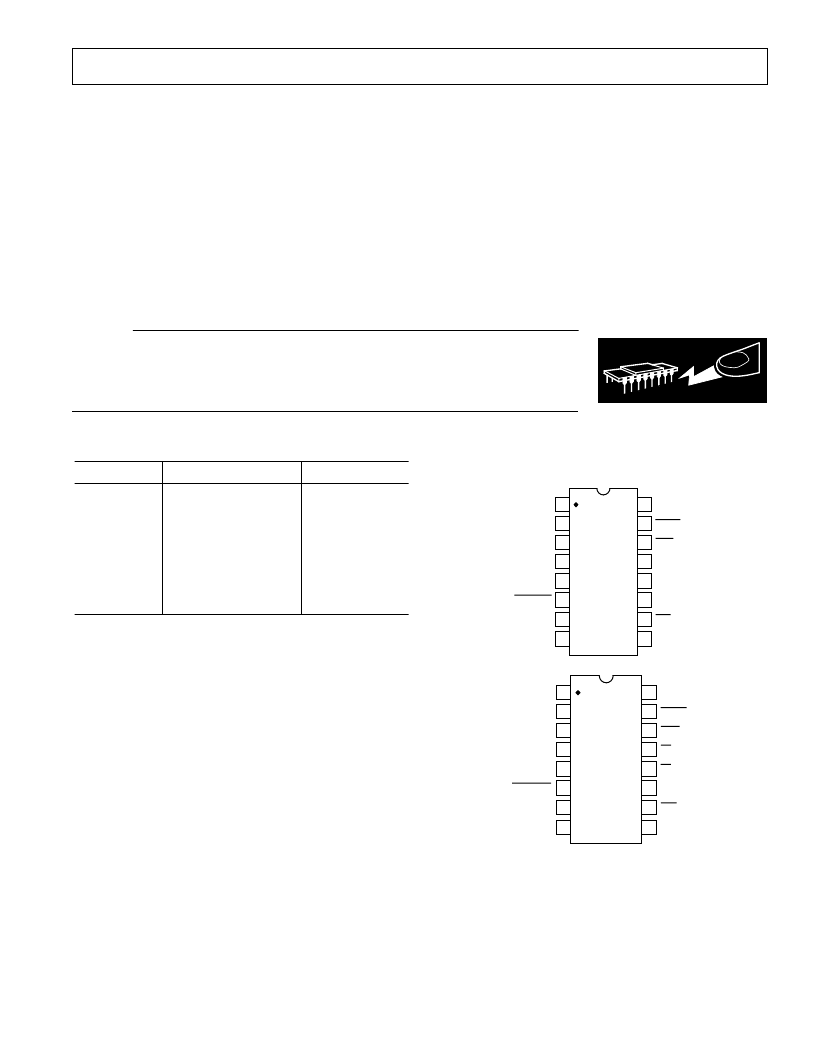

ADM696/ADM697
REV. 0
–3–
ORDERING GUIDE
Model
Temperature Range
Package Option
ADM696AN
ADM696AR
ADM696AQ
ADM696SQ
ADM697AN
ADM697AR
ADM697AQ
ADM697SQ
–40
°
C to +85
°
C
–40
°
C to +85
°
C
–40
°
C to +85
°
C
–55
°
C to +125
°
C
–40
°
C to +85
°
C
–40
°
C to +85
°
C
–40
°
C to +85
°
C
–55
°
C to +125
°
C
N-16
R-16
Q-16
Q-16
N-16
R-16
Q-16
Q-16
ABSOLUTE MAXIMUM RATINGS*
(T
A
= +25
°
C unless otherwise noted)
V
CC
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . –0.3 V to +6 V
V
BATT
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . –0.3 V to +6 V
All Other Inputs . . . . . . . . . . . . . . . . . . –0.3 V to V
OUT
+ 0.5 V
Input Current
V
CC
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200 mA
V
BATT
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 mA
GND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 mA
Digital Output Current . . . . . . . . . . . . . . . . . . . . . . . . . 20 mA
Power Dissipation, N-16 DIP . . . . . . . . . . . . . . . . . . . 600 mW
θ
JA
Thermal Impedance . . . . . . . . . . . . . . . . . . . . . 135
°
C/W
Power Dissipation, Q-16 DIP . . . . . . . . . . . . . . . . . . . 600 mW
θ
JA
Thermal Impedance . . . . . . . . . . . . . . . . . . . . . 100
°
C/W
Power Dissipation, R-16 SOIC . . . . . . . . . . . . . . . . . .600 mW
θ
JA
Thermal Impedance . . . . . . . . . . . . . . . . . . . . . 110
°
C/W
Operating Temperature Range
Industrial (A Version) . . . . . . . . . . . . . . . . .–40
°
C to +85
°
C
Extended (S Version) . . . . . . . . . . . . . . . . .–55
°
C to +125
°
C
Lead Temperature (Soldering, 10 sec) . . . . . . . . . . . . . +300
°
C
Vapor Phase (60 sec) . . . . . . . . . . . . . . . . . . . . . . . . +215
°
C
Infrared (15 sec) . . . . . . . . . . . . . . . . . . . . . . . . . . . . +220
°
C
Storage Temperature Range . . . . . . . . . . . . .–65
°
C to +150
°
C
*Stresses above those listed under “Absolute Maximum Ratings” may cause
permanent damage to the device. This is a stress rating only and functional
operation of the device at these or any other conditions above those listed in the
operational sections of this specification is not implied. Exposure to absolute
maximum ratings for extended periods of time may affect device reliability.
WARNING!
ESD SENSITIVE DEVICE
CAUTION
ESD (electrostatic discharge) sensitive device. Electrostatic charges as high as 4000 V readily
accumulate on the human body and test equipment and can discharge without detection.
Although the ADM696/ADM697 features proprietary ESD protection circuitry, permanent
damage may occur on devices subjected to high energy electrostatic discharges. Therefore, proper
ESD precautions are recommended to avoid performance degradation or loss of functionality.
PIN CONFIGURATIONS
1
2
3
4
5
6
7
8
16
15
14
13
12
11
10
9
TOP VIEW
(Not to Scale)
ADM696
GND
V
BATT
V
OUT
PFI
PFO
WDO
V
CC
RESET
BATT ON
LOW LINE
OSC IN
OSC SEL
RESET
LL
IN
NC
WDI
1
2
3
4
5
6
7
8
16
15
14
13
12
11
10
9
TOP VIEW
(Not to Scale)
ADM697
LL
IN
TEST
NC
PFI
PFO
WDO
V
CC
RESET
GND
LOW LINE
OSC IN
OSC SEL
RESET
CE
IN
CE
OUT
WDI
