REV. 0
–4–
ADT7463
ABSOLUTE MAXIMUM RATINGS
*
Positive Supply Voltage (V
CC
) . . . . . . . . . . . . . . . . . . . . . 6.5 V
Voltage on 12 V
IN
Pin . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 V
Voltage on Any Other Input or Output Pin . . . . –0.3 V to +6.5 V
Input Current at Any Pin . . . . . . . . . . . . . . . . . . . . . . .
±
5 mA
Package Input Current . . . . . . . . . . . . . . . . . . . . . . .
±
20 mA
Maximum Junction Temperature (T
J
max) . . . . . . . . . . 150
°
C
Storage Temperature Range . . . . . . . . . . . . –65
°
C to +150
°
C
Lead Temperature, Soldering
IR Reflow Peak Temperature . . . . . . . . . . . . . . . . . . . 220
°
C
Lead Temperature (soldering 10 sec) . . . . . . . . . . . . . 300
°
C
ESD Rating . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1500 V
*
Stresses above those listed under Absolute Maximum Ratings may cause perma-
nent damage to the device. This is a stress rating only; functional operation of the
device at these or any other conditions above those indicated in the operational
section of this specification is not implied. Exposure to absolute maximum rating
conditions for extended periods may affect device reliability.
THERMAL CHARACTERISTICS
24-Lead QSOP Package:
θ
JA
= 105
°
C/W,
θ
JC
= 39
°
C/W
CAUTION
ESD (electrostatic discharge) sensitive device. Electrostatic charges as high as 4000 V readily
accumulate on the human body and test equipment and can discharge without detection. Although the
ADT7463 features proprietary ESD protection circuitry, permanent damage may occur on devices
subjected to high energy electrostatic discharges. Therefore, proper ESD precautions are recommended
to avoid performance degradation or loss of functionality.
ORDERING GUIDE
Temperature
Range
Package
Description
Package
Option
Model
ADT7463ARQ
–40 C to +120 C 24-Lead QSOP
RQ-24

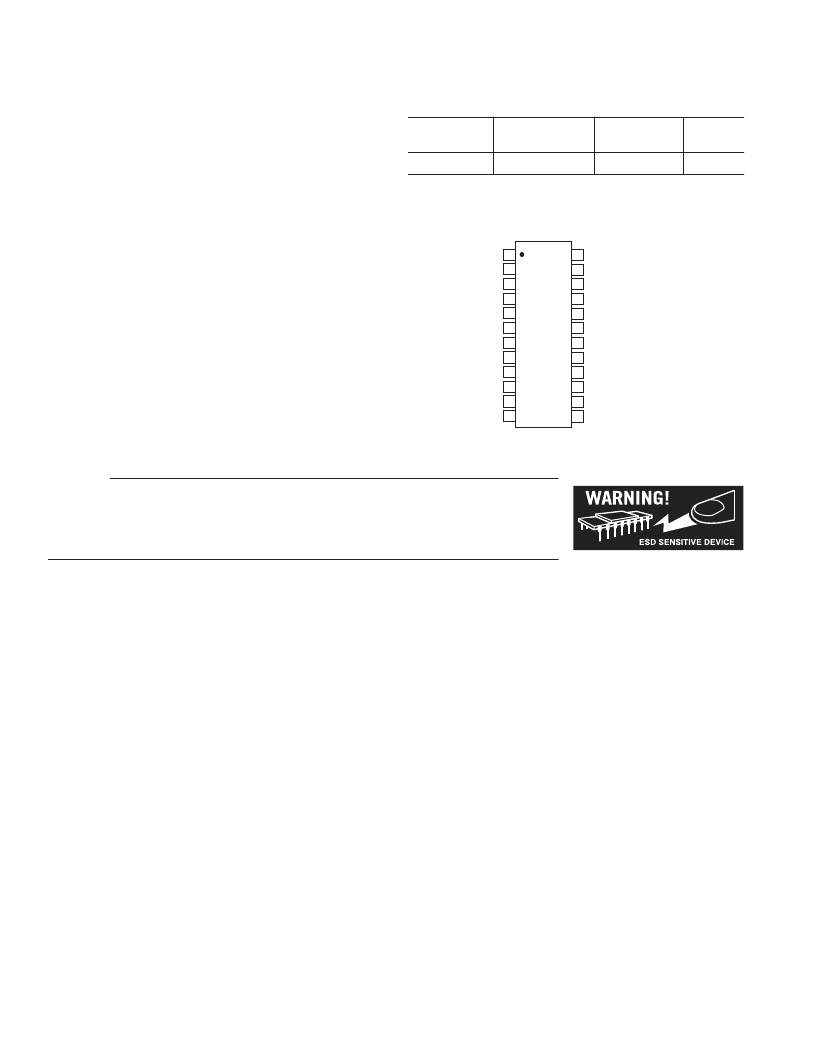

PIN CONFIGURATION
TOP VIEW
(Not to Scale)
24
23
22
21
20
19
18
17
16
15
14
13
1
2
3
4
5
6
7
8
9
10
11
12
ADT7463
TACH2
TACH1
PWM2/
SMBALERT
TACH3
VID3
SDA
SCL
GND
V
CC
VID0
VID2
VID1
PWM3/
ADDRESS ENABLE
TACH4/ADDRESS SELECT/
THERM
D2–
D2+
D1–
PWM1/XTO
V
CCP
+2.5V
IN
/
SMBALERT
+12V
IN
/VID5
+5V
IN
/
THERM
D1+
VID4
