參數資料
| 型號： | APT65GP60JDF2 |
| 元件分類： | IGBT 晶體管 |
| 英文描述： | 130 A, 600 V, N-CHANNEL IGBT |
| 封裝： | ISOTOP-4 |
| 文件頁數： | 6/9頁 |
| 文件大小： | 209K |
| 代理商： | APT65GP60JDF2 |
050-7441
Rev
C
9-2004
APT65GP60JDF2

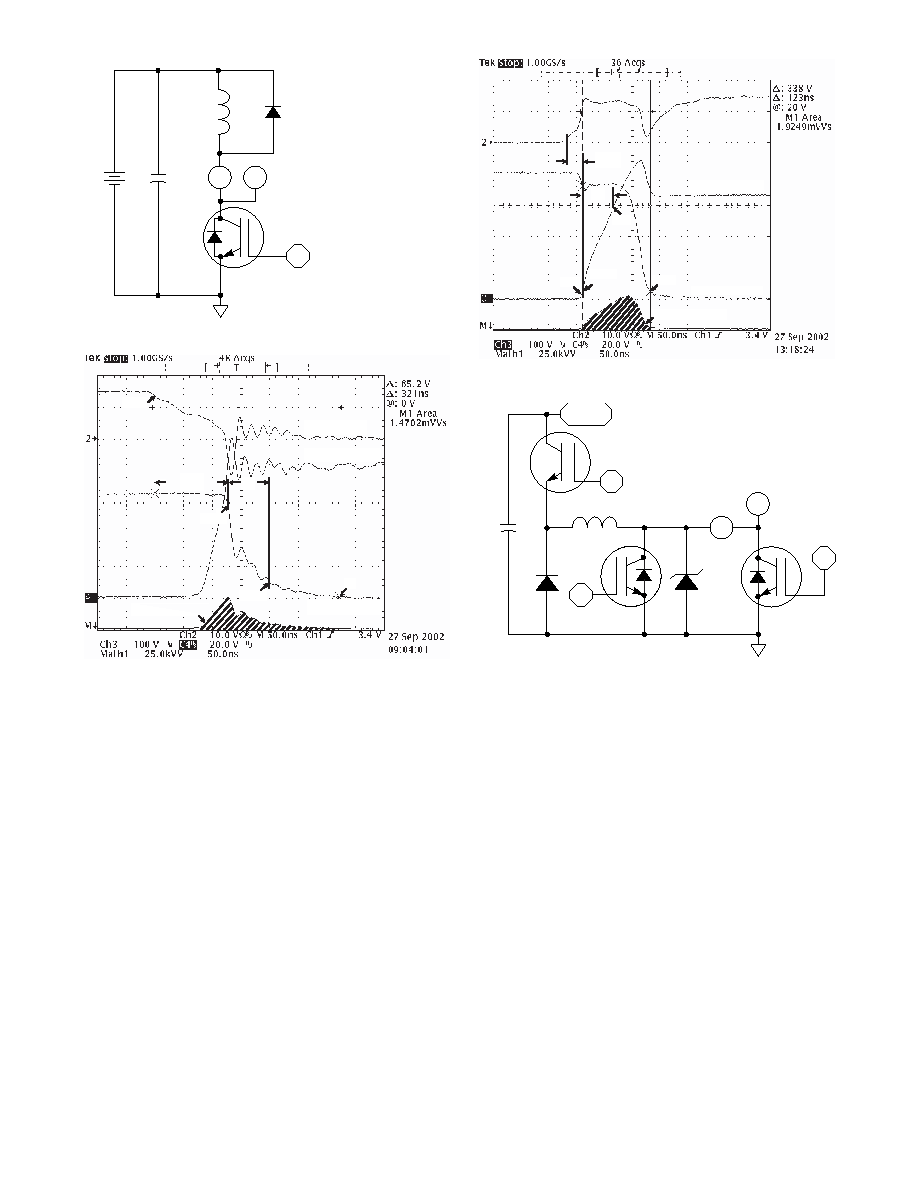

Figure 22, Turn-on Switching Waveforms and Definitions
Figure 23, Turn-off Switching Waveforms and Definitions
Collector Current
Gate Voltage
Collector Voltage
tr
10%
90%
5%
td(on)
T
J = 125 C
5 %
Switching Energy
Collector Voltage
Collector Current
T
Gate Voltage
t
f
10%
90%
t
d(off)
90%
0
T
J = 125
C
Switching Energy
*DRIVER SAME TYPE AS D.U.T.
IC
VCLAMP
100uH
VTEST
A
B
D.U.T.
DRIVER*
VCE
Figure 24, EON1 Test Circuit
IC
A
D.U.T.
APT30DF60
VCE
Figure 21, Inductive Switching Test Circuit
VCC
