參數資料
| 型號： | APTGF165SK60D1G |
| 廠商： | MICROSEMI POWER PRODUCTS GROUP |
| 元件分類： | IGBT 晶體管 |
| 英文描述： | 230 A, 600 V, N-CHANNEL IGBT |
| 封裝： | ROHS COMPLIANT, D1, 7 PIN |
| 文件頁數： | 1/4頁 |
| 文件大小： | 177K |
| 代理商： | APTGF165SK60D1G |

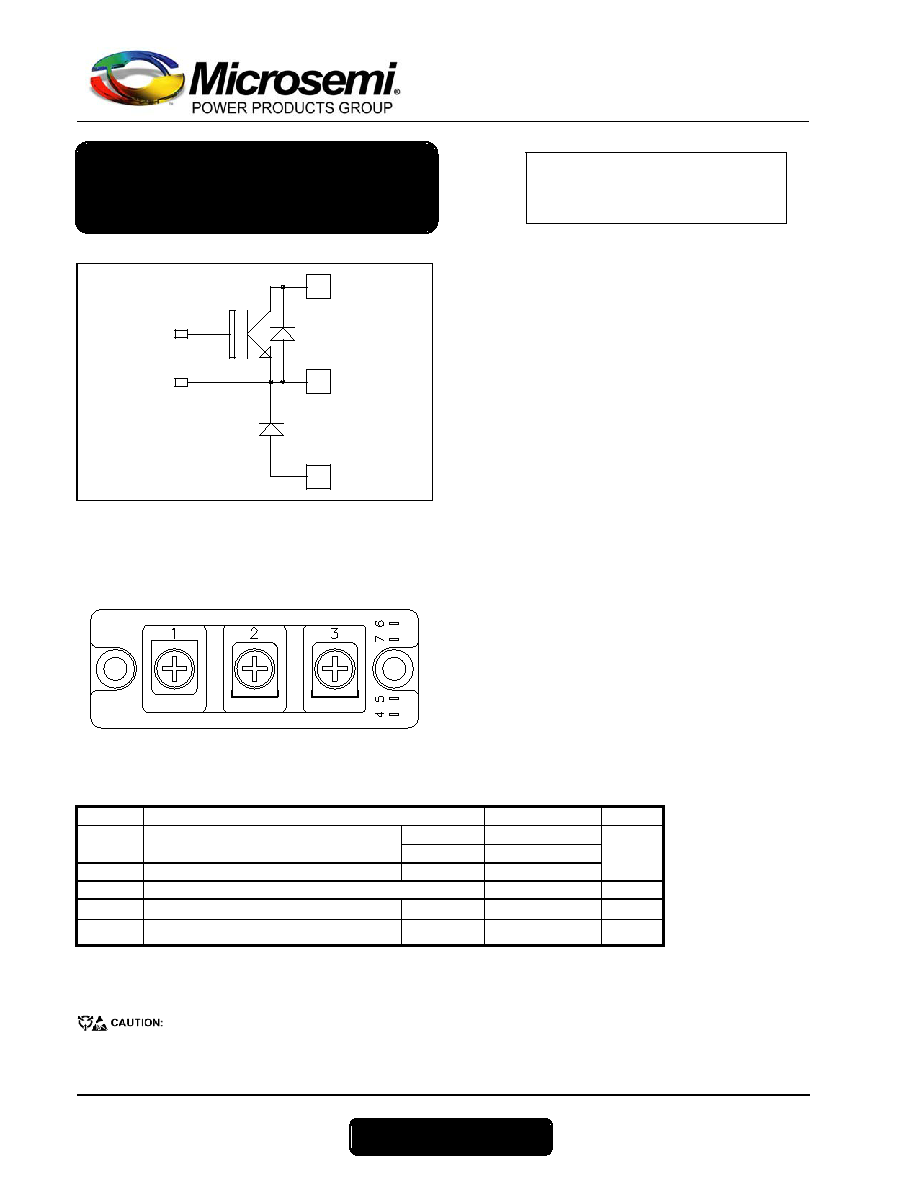

APTGF165SK60D1G
APT
G
F165SK60D1G
–
Rev
1
Decem
ber
,2009
www.microsemi.com
1- 4
Absolute maximum ratings
Symbol
Parameter
Max ratings
Unit
VCES
Collector - Emitter Breakdown Voltage
600
V
TC = 25°C
230
IC
Continuous Collector Current
TC = 80°C
165
ICM
Pulsed Collector Current
TC = 25°C
400
A
VGE
Gate – Emitter Voltage
±20
V
PD
Maximum Power Dissipation
TC = 25°C
781
W
RBSOA Reverse Bias Safe Operating Area
Tj = 125°C
400A@420V
These Devices are sensitive to Electrostatic Discharge. Proper Handling Procedures Should Be Followed. See application note
APT0502 on www.microsemi.com
2
1
5
Q1
3
4
VCES = 600V
IC = 165A @ Tc = 80°C
Application
AC and DC motor control
Switched Mode Power Supplies
Features
Non Punch Through (NPT) FAST IGBT
- Low voltage drop
- Low tail current
- Switching frequency up to 50 kHz
- Soft recovery parallel diodes
- Low diode VF
- Low leakage current
- RBSOA and SCSOA rated
Kelvin emitter for easy drive
High level of integration
M5 power connectors
Benefits
Stable temperature behavior
Very rugged
Direct mounting to heatsink (isolated package)
Low junction to case thermal resistance
Easy paralleling due to positive TC of VCEsat
RoHS Compliant
Buck chopper
NPT IGBT Power Module
