1.
General description
The GTL2005 is a quad translating transceiver designed for 3.3 V system interface with a
GTL/GTL+ bus.
The direction pin (DIR) allows the part to function as either a GTL-to-TTL sampling
receiver or as a TTL-to-GTL interface.
The GTL2005 LVTTL interface is tolerant up to 5.5 V allowing direct access to TTL or 5 V
CMOS outputs.
The GTL2005 V
ref
linearity degrades below 0.8 V (see
Section 10.1
). If the application
allows, use the GTL2014, otherwise more closely review noise margins.
2.
Features
I
Operates as a quad GTL/GTL+ sampling receiver or as a LVTTL/TTL to GTL/GTL+
driver
I
Quad bidirectional bus interface
I
3.0 V to 3.6 V operation with 5 V tolerant LVTTL I/O
I
Live insertion/extraction permitted
I
Latch-up protection exceeds 500 mA per JESD78
I
ESD protection exceeds 2000 V HBM per JESD22-A114, 150 V MM per
JESD22-A115, and 1000 V CDM per JESD22-CC101
I
Package offered: TSSOP14
GTL2005
Quad GTL/GTL+ to LVTTL/TTL bidirectional non-latched
translator
Rev. 07 — 3 February 2009
Product data sheet

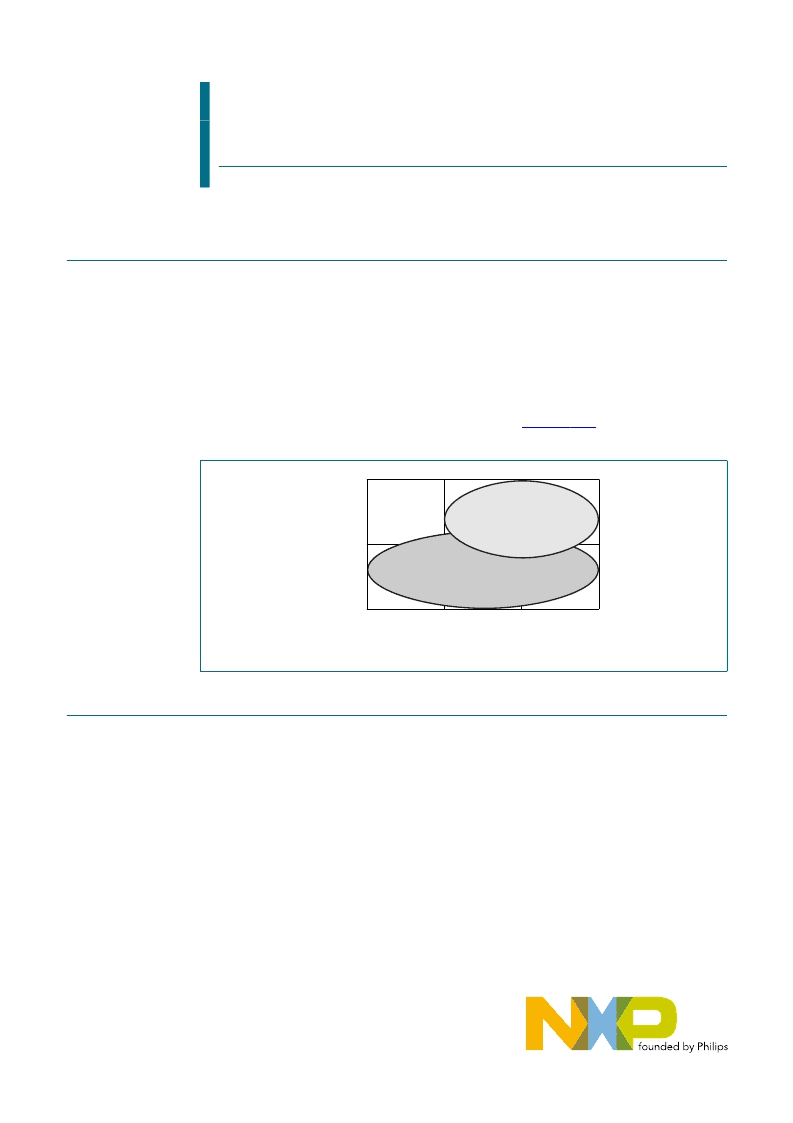

Fig 1.
GTL2005/GTL2014 positioning
002aab378
GTL
GTL
GTL
+
fast t
PD
slow t
PD
GTL2014
GTL2005
