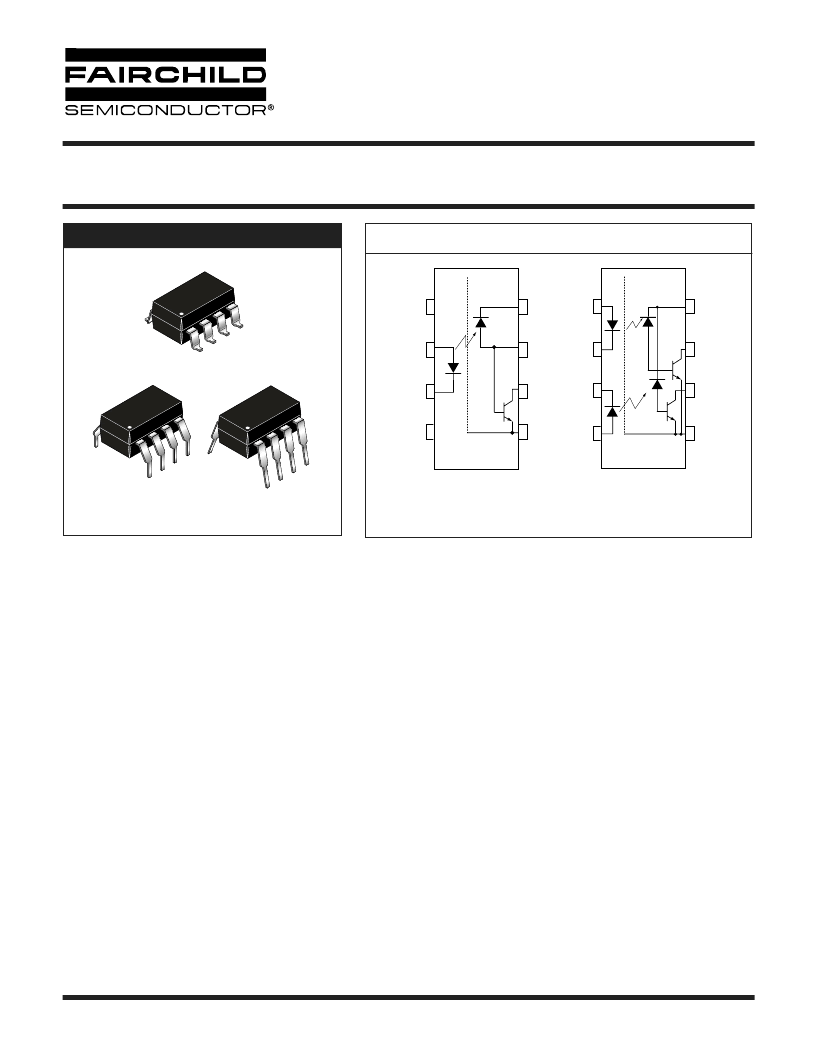

PACKAGE
SCHEMATIC
11/2/04
Page 1 of 12
2004 Fairchild Semiconductor Corporation
HIGH SPEED
TRANSISTOR OPTOCOUPLERS
SINGLE-CHANNEL: 6N135
DUAL-CHANNEL:
6N136
HCPL-2531
HCPL-2503
HCPL-4502
HCPL-2530
DESCRIPTION
The HCPL-4502/HCPL-2503, 6N135/6 and HCPL-2530/HCPL-2531 optocouplers consist of an AlGaAs LED optically coupled to a
high speed photodetector transistor.
A separate connection for the bias of the photodiode improves the speed by several orders of magnitude over conventional
phototransistor optocouplers by reducing the base-collector capacitance of the input transistor.
An internal noise shield provides superior common mode rejection of 10kV/μs. An improved package allows superior insulation
permitting a 480 V working voltage compared to industry standard of 220 V.
FEATURES
High speed-1 MBit/s
Superior CMR-10 kV/μs
Dual-Channel HCPL-2530/HCPL-2531
Double working voltage-480V RMS
CTR guaranteed 0-70°C
U.L. recognized (File # E90700)
APPLICATIONS
Line receivers
Pulse transformer replacement
Output interface to CMOS-LSTTL-TTL
Wide bandwidth analog coupling
8
8
1
8
1
1
1
2
3
4
5
6
7
8
+
_
V
F1
_
V
CC
V
01
V
02
GND
V
F2
+
HCPL-2530/HCPL-2531
1
2
3
4
5
6
7
8
+
_
V
F
V
CC
V
B
V
O
GND
N/C
N/C
6N135, 6N136, HCPL-2503, HCPL-4502
Pin 7 is not connected in
Part Number HCPL-4502
