參數資料
| 型號： | MC74VHCT00ADR2 |
| 廠商： | ON Semiconductor |
| 文件頁數： | 2/8頁 |
| 文件大?。?/td> | 0K |
| 描述： | IC GATE NAND QUAD 2INP 14-SOIC |
| 產品變化通告： | Product Discontinuation 20/Aug/2008 |
| 標準包裝： | 2,500 |
| 系列： | 74VHCT |
| 邏輯類型： | 與非門 |
| 電路數： | 4 |
| 輸入數： | 2 |
| 電源電壓： | 3 V ~ 5.5 V |
| 電流 - 靜態（最大值）： | 2µA |
| 輸出電流高，低： | 8mA，8mA |
| 邏輯電平 - 低： | 0.53 V ~ 0.8 V |
| 邏輯電平 - 高： | 1.4 V ~ 2 V |
| 額定電壓和最大 CL 時的最大傳播延遲： | 7.9ns @ 5V，50pF |
| 工作溫度： | -55°C ~ 125°C |
| 安裝類型： | 表面貼裝 |
| 供應商設備封裝： | 14-SOICN |
| 封裝/外殼： | 14-SOIC（0.154"，3.90mm 寬） |
| 包裝： | 帶卷 (TR) |

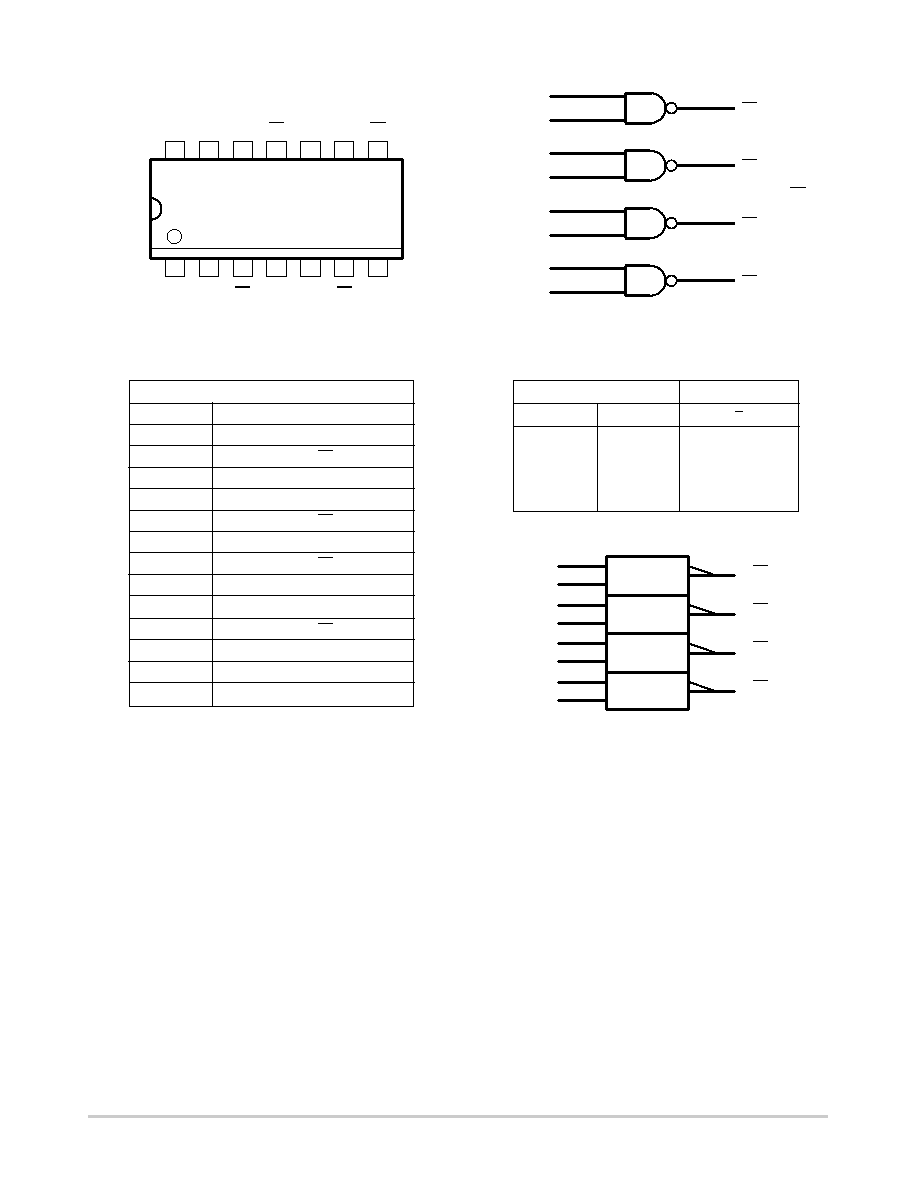

MC74VHCT00A
http://onsemi.com
2
Figure 1. Pin Assignment
(Top View)
13
14
12
11
10
9
8
2
1
3456
7
VCC B4
A4
Y4
B3
A3
Y3
A1
B1
Y1
A2
B2
Y2
GND
Figure 2. Logic Diagram
3
Y1
1
A1
2
B1
6
Y2
4
A2
5
B2
8
Y3
9
A3
10
B3
11
Y4
12
A4
13
B4
Y = AB
L
H
L
H
L
H
FUNCTION TABLE
Inputs
Output
AB
H
L
Y
Figure 3. IEC LOGIC DIAGRAM
3
A1
B1
&
6
8
11
1
2
A2
B2
4
5
A3
B3
9
10
A4
B4
12
13
Y1
Y2
Y3
Y4
PIN ASSIGNMENT
1
2
3
OUT Y1
IN A1
IN B1
4
5
IN B2
IN A2
6
7
8
OUT Y3
OUT Y2
GND
9
IN B3
IN A3
10
11
12
IN A4
OUT Y4
13
14
VCC
IN B4
