Replaced by MRFG35005NT1. There are no form, fit or function changes with this part
replacement. N suffix added to part number to indicate transition to lead-free
terminations.

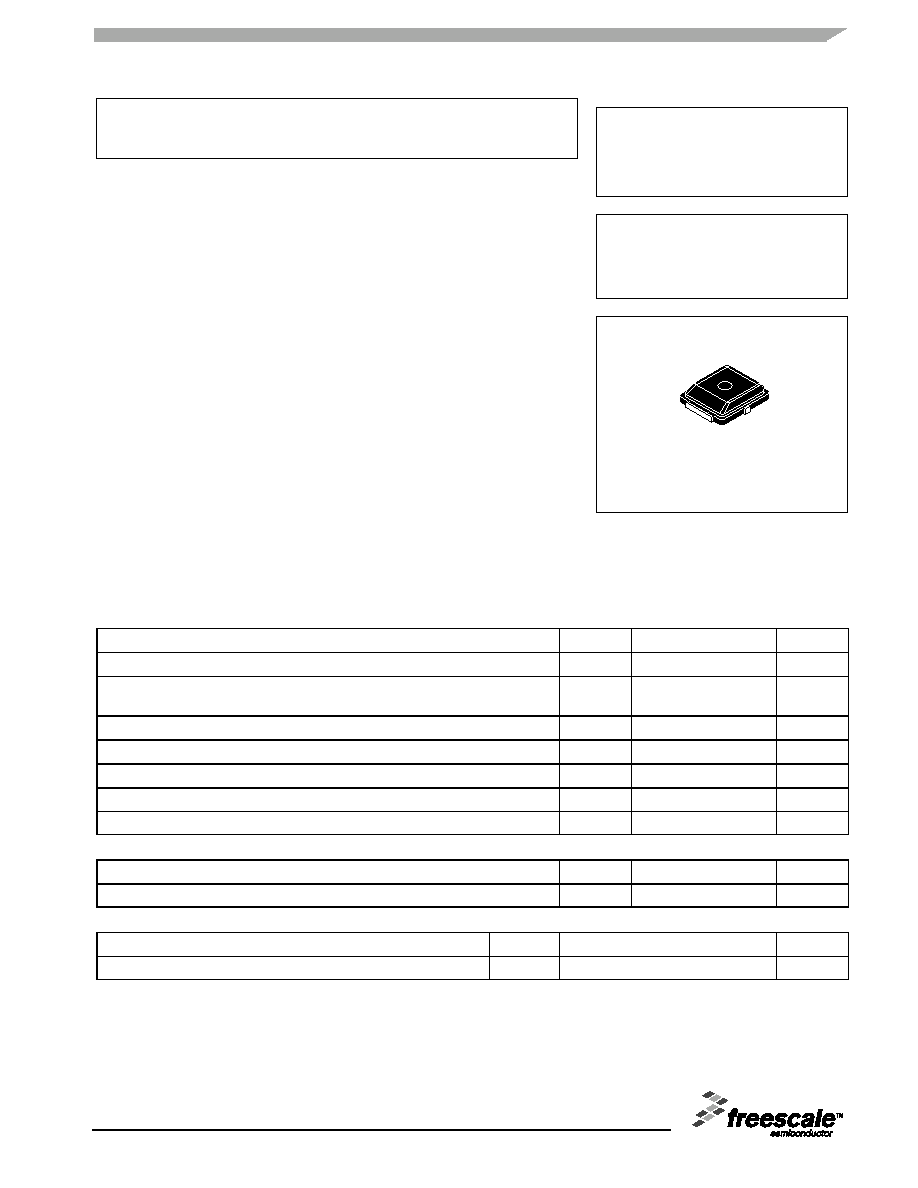

MRFG35005MT1
1
RF Device Data
Freescale Semiconductor
Gallium Arsenide PHEMT
RF Power Field Effect Transistor
Designed for WLL/MMDS/BWA or UMTS driver applications with frequencies
from 1.8 to 3.6 GHz. Device is unmatched and is suitable for use in Class AB
linear base station applications.
Typical W-CDMA Performance: -42 dBc ACPR, 3.55 GHz, 12 Volts,
IDQ = 80 mA, 5 MHz Offset/3.84 MHz BW, 64 DPCH (8.5 dB P/A
@ 0.01% Probability)
Output Power — 450 mWatt
Power Gain — 11 dB
Efficiency — 25%
4.5 Watts P1dB @ 3.55 GHz
Excellent Phase Linearity and Group Delay Characteristics
High Gain, High Efficiency and High Linearity
In Tape and Reel. T1 Suffix = 1000 Units per 12 mm, 7 inch Reel.
Table 1. Maximum Ratings
Rating
Symbol
Value
Unit
Drain-Source Voltage
VDSS
15
Vdc
Total Device Dissipation @ TC = 25°C
Derate above 25°C
PD
10.5 (2)
0.07 (2)
W
W/°C
Gate-Source Voltage
VGS
-5
Vdc
RF Input Power
Pin
30
dBm
Storage Temperature Range
Tstg
-65 to +150
°C
Channel Temperature (1)
Tch
175
°C
Operating Case Temperature Range
TC
-20 to +85
°C
Table 2. Thermal Characteristics
Characteristic
Symbol
Value
Unit
Thermal Resistance, Junction to Case
Class AB
RθJC
14.2 (2)
°C/W
Table 3. Moisture Sensitivity Level
Test Methodology
Rating
Package Peak Temperature
Unit
Per JESD 22-A113, IPC/JEDEC J-STD-020
1
260
°C
1. For reliable operation, the operating channel temperature should not exceed 150°C.
2. Simulated.
Document Number: MRFG35005MT1
Rev. 3, 1/2006
Freescale Semiconductor
Technical Data
3.5 GHz, 4.5 W, 12 V
POWER FET
GaAs PHEMT
MRFG35005MT1
CASE 466-03, STYLE 1
PLD-1.5
PLASTIC
Freescale Semiconductor, Inc., 2006. All rights reserved.
