德州儀器 LM74610-Q1 智能二極管控制器在貿澤電子有售,是一款控制器,可以與 N 溝道 MOSFET 一起用于反極性保護電路。其設計用于驅動外部 MOSFET,以便在與
電源串聯時模擬理想二極管
鎮流器。此方案的獨特優勢在于不以接地為參考,因此 Iq 為零。LM74610-Q1 控制器為外部 N 溝道 MOSFET 提供柵極驅動。它還具有快速響應的內部比較器,可使 MOSFET 柵極在反極性情況下放電。這個快速下拉特性可在感測到反極性時限制反向電流的大小和時間。該器件采用合適的 TVS 二極管,符合 CISPR25 5 級 EMI 規范及汽車類 ISO7637 瞬態要求。

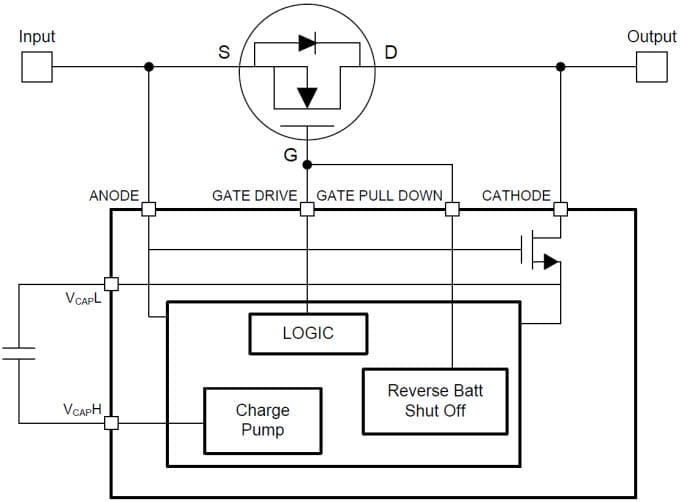

QQ截圖20190620105452.jpg)
特點
可滿足汽車應用的需求
經 AEC-Q100 測試得到以下結果
超過器件人體模型(HBM)ESD 分類等級 2
器件
充電器件模型 (CDM) ESD 分類等級 C4B
最大反向電壓 45V
陽極
端子無正向電壓限制
適用于外部 N 溝道 MOSFET 的電荷泵柵級驅動器
功耗比
肖特基二極管/PFET 解決方案更低
低反向漏電流
零 IQ
2μs 內快速響應反極性情況
?40°C 至 125°C 工作環境溫度
可用于 OR-ing 應用
符合 CISPR25 EMI 規范
采用合適的 TVS 二極管,符合汽車類 ISO7637 瞬態要求
應用
ADAS
信息娛樂系統
電動工具(工業)
傳輸控制裝置(TCU)
電池 OR-ing 應用
制造商: Texas Instruments
產品種類: 熱交換電壓控制器
RoHS: 詳細信息
產品: Controllers & Switches
電源電壓-最大: 42 V
通道數量: 1 Channel
工作電源電流: 0 mA
最小工作溫度: - 40 C
最大工作溫度: + 125 C
安裝風格: SMD/SMT
封裝 /
箱體: VSSOP-8
資格: AEC-Q100
封裝: Cut Tape
封裝: MouseReel
封裝: Reel
功率失效檢測: Yes
高度: 1.1 mm
長度: 3 mm
工作溫度范圍: - 40 C to + 125 C
系列: LM74610-Q1
類型: Zero IQ Reverse Polarity Smart Diode Controller
寬度: 3 mm
商標: Texas Instruments
過電壓閾值: No Overvoltage Threshold
欠電壓閾值: No Undervoltage Threshold
產品類型: Hot Swap Voltage Controllers
工廠包裝數量: 250
子類別: PMIC - Power Management ICs
單位重量: 26 mg
