一般
狀態 | Active |
類別 | PCB插座頭 |
類別 | PCB插座頭 |
>系列 | 34792 |
一般
狀態 | Active |
類別 | PCB插座頭 |
類別 | PCB插座頭 |
>系列 | 34792 |
一般
狀態 | Active |
類別 | PCB插座頭 |
系列 | 34792 |
應用 | Power, Signal, 線對板 |
概述 | _connection_systems&channel=products&chanName=family&pageTitle=Introduction">Mini50 Connection Systems |

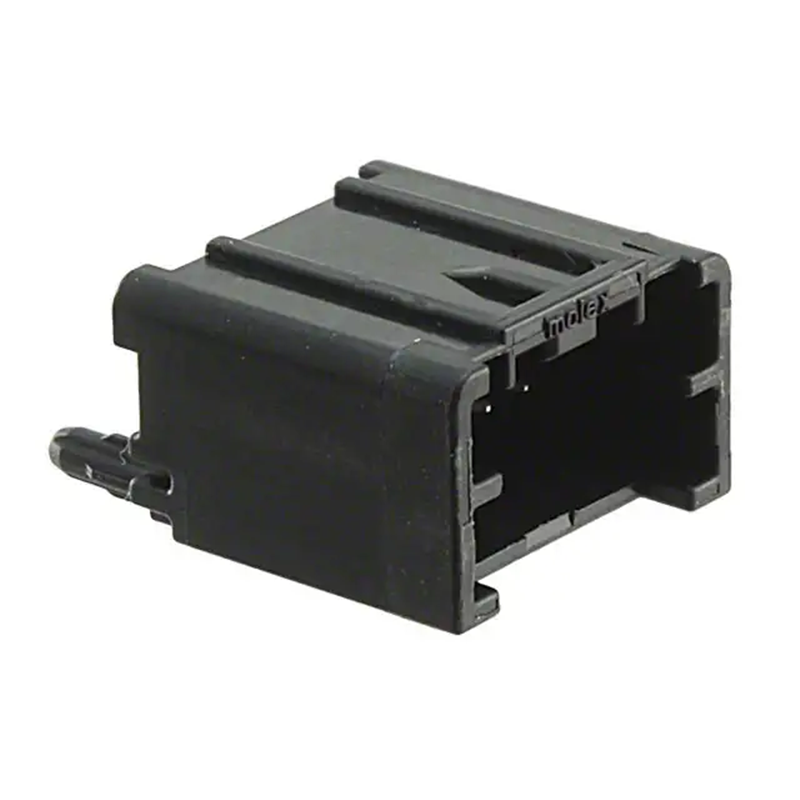

產品名稱 | Mini50 |
UPC | 884982491519 |
物理
斷開 | 否 |
電路數(已裝入的) | 4 |
電路數(最多的) | 4 |
顏色-樹脂 | 黑色 |
先接后斷 | 否 |
Glow-Wire Capable | 否 |
可配插產品指南 | 否 |
插接極性 | 是 |
鎖定插接部位 | 是 |
材料-金屬 | 黃銅 |
材料-接合處電鍍 | Tin over NICkel |
材料-終端電鍍 | Tin over Nickel |
材料-樹脂 | Polyester Alloy |
Net Weight | 1.057/g |
行數 | 1 |
方向 | 垂直的 |
PCB 焊腳長度 | 2.90mm |
PCB 定位器 | 是 |
包裝形式 | 盤狀 |
間距-接合界面 | 2.00mm |
有極性的插配件 | 是 |
PCB 極性 | 是 |
運行溫度范圍 | -40° to +105°C |
終端界面:類型 | 穿孔式 |
電氣
(請核對產品規格的具體細節.) | |
---|---|
每觸點最大電流 | 4.0A |
電壓 -最大 | 500V DC |
焊接處理數據
Solderability Shelf Life Statement | |
---|---|
Lead-freeProcess Capability | N/A |
材料信息
參考:圖紙編號
應用規范 | AS-34791-020, AS-34791-020-001, AS-34791-020-CH-001, AS-34791-020-FR-001 |
包裝規格 | PK-31301-440 |
產品規格 | PS-34791-020-001 |
