■ Internal Connection Diagram
16
15
13
11
9 , 13
15
16
9
2
3
4
5
6
7
2
3
Anode
Cathode
Output (T1)
Output (T2)
Gate
NC
2

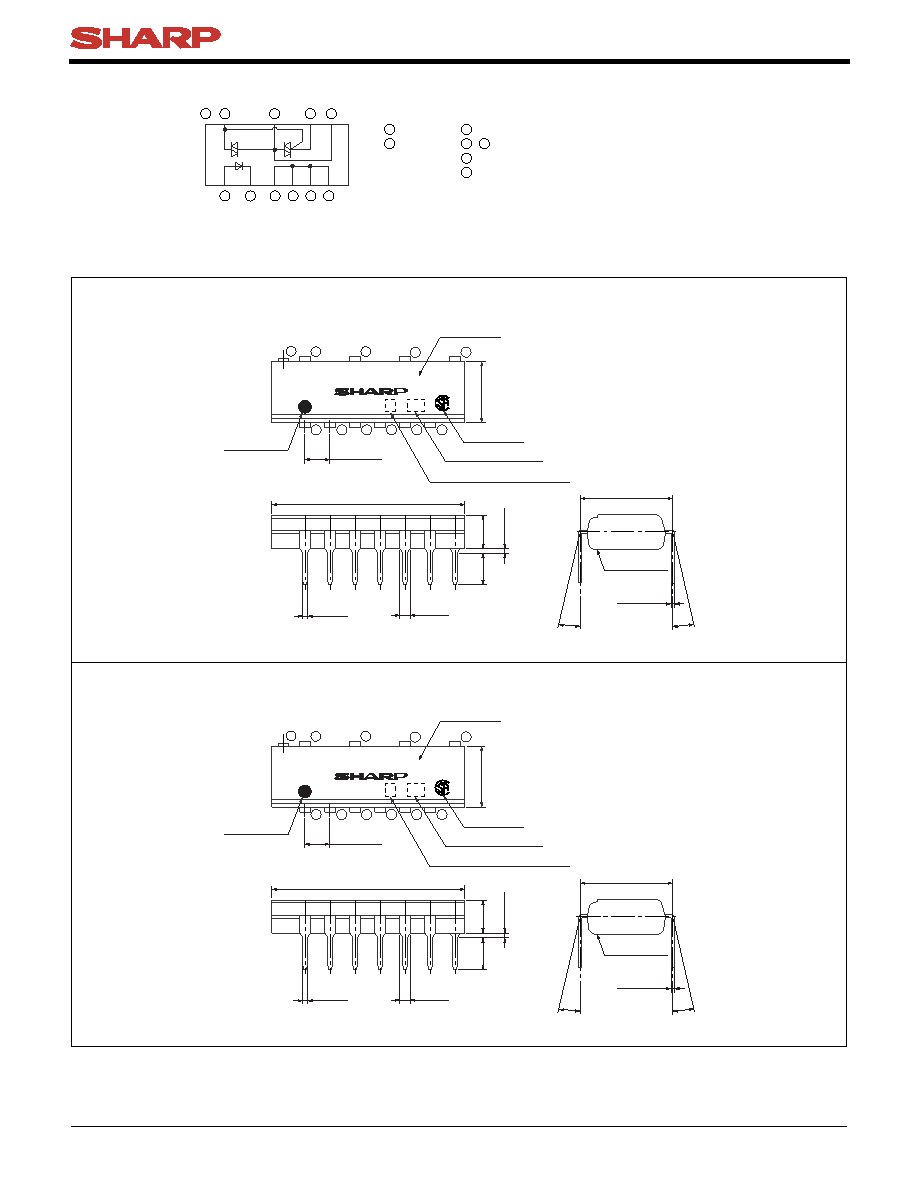

■ Outline Dimensions
(Unit : mm)
1. Through-Hole [ex. S101DH1F]
S101DH1
θ : 0 to 13°
Epoxy resin
Factory identification mark
Date code (2 digit)
Anode mark
Model No.
CSA mark
9
16
15
13
11
2
3
4
5
6
7
2.54
±0.25
19.82
±0.5
7.62
±0.3
0.26
±0.1
6.5
±
0.5
3.4
±
0.5
3.5
±
0.5
±0.1
1.2
±0.3
0.5
TYP.
θθ
2. Through-Hole [ex. S201DH1F]
S201DH1
θ : 0 to 13°
Epoxy resin
Factory identification mark
Date code (2 digit)
Anode mark
Model No.
CSA mark
9
16
15
13
11
2
3
4
5
6
7
2.54
±0.25
19.82
±0.5
7.62
±0.3
0.26
±0.1
6.5
±
0.5
3.4
±
0.5
3.5
±
0.5
±0.1
1.2
±0.3
0.5
TYP.
θθ
S101DH1 Series
S201DH1 Series
Sheet No.: D4-A01201EN
Product mass : approx. 1.22g
